第二種電気工事士 平成21年度(2009) 問7 過去問解説

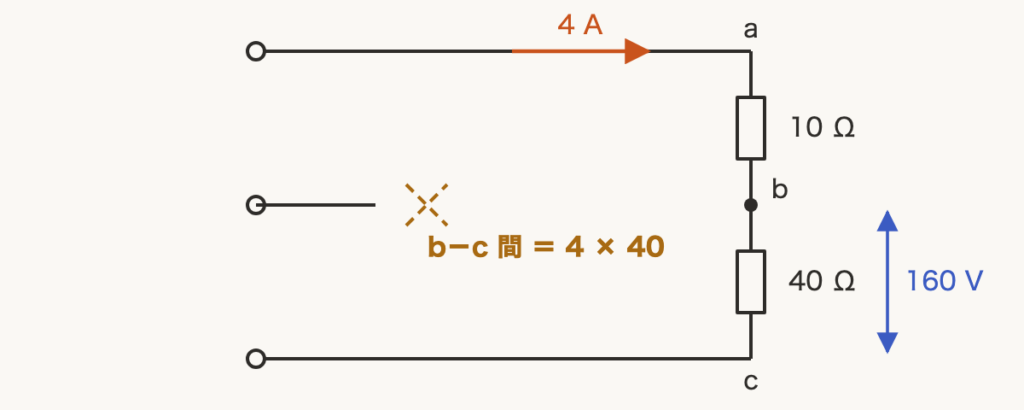

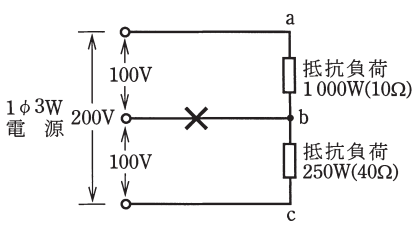

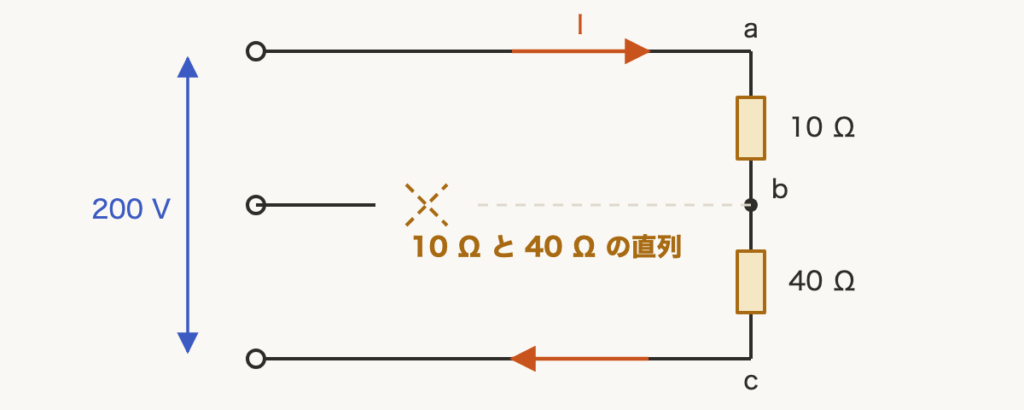

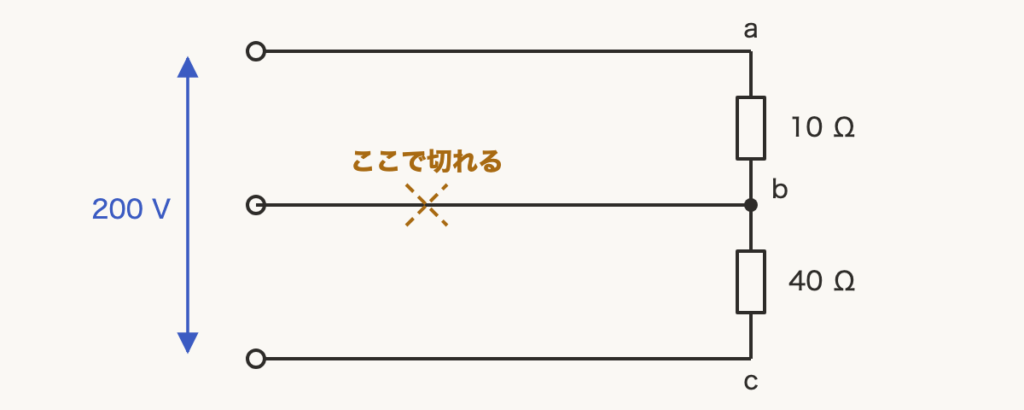

【考え方】中性線（真ん中の線）が切れると，上と下の負荷が一本道（直列）になり，200 V がかかります。電流を出してから，40 Ω にかかる電圧を求めます。 ■1 中性線が切れると直列になる ×の所で真ん中の線が切れると，b 点は電源とつながらなくなります。 電流は a から 10 Ω，40 Ω を通って c へ流れるので，2つの負荷は直列です。 その両はし（a と c の間）には，200 V がかかります。 ■2 電流を求める 直列の抵抗は，たし算です。 オームの法則で，200 V を合成抵抗でわります。 $I = \dfrac{200}{10 + 40} = \dfrac{200}{50} = 4\,\mathrm{A}$ ■3 b−c 間の電圧を求める b−c 間には 40 Ω があり，4 A が流れます。 抵抗の大きい 40 Ω の方に，大きな電圧がかかります。 $V_{bc} = 4 \times 40 = 160\,\mathrm{V}$ 答えは(ニ)ピヨ。
