第二種電気工事士 平成22年度(2010) 問11 過去問解説
コンセントの使用電圧と刃受の極配置との組合せとして，誤っているものは。
ただし，コンセントの定格電流は15 Aとする。

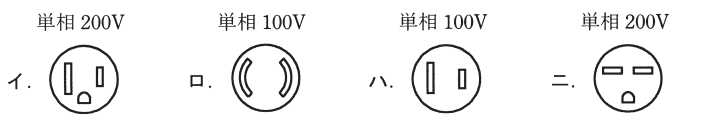

（刃受の形は，図を見てください。）
- イ 単相200 V（図のイの形）
- ロ 単相100 V（図のロの形）
- ハ 単相100 V（図のハの形）
- ニ 単相200 V（図のニの形）
答えと解説を見る
正解はイ
解説
【考え方】15 Aの刃受は、125 V（100 V）用が縦の刃受2つ、250 V（200 V）用が横の刃受2つです。接地極付は下に半円形の穴があります。
■1 1つずつ確かめる
イ 縦の刃受2つと接地極なので、100 V用です。200 Vとしているので誤りです。
ロ 引掛形の100 V用です。→ 合っています。
ハ 100 V用です。→ 合っています。
ニ 200 V用の接地極付です。→ 合っています。
答えは(イ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問11
