第二種電気工事士 平成22年度(2010) 問17 過去問解説

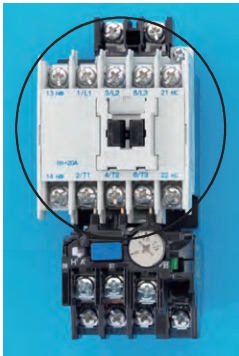

【考え方】電磁開閉器は、電磁接触器（入り切りをする部分）＋熱動継電器（流れすぎを感じて切る部分）でできています。 ■1 写真を見る 写真は、モーターの入り切りに使う電磁開閉器です。 ■2 ○の部分 ○で囲まれた上の部分は、電磁接触器です。 電磁石の力で接点を動かして、電気を入れたり切ったりします。 ■3 ほかの部分 下の、目盛りのダイヤルがある部分は熱動継電器（サーマルリレー）です。 答えは(イ)ピヨ。
