第二種電気工事士 平成22年度(2010) 問23 過去問解説

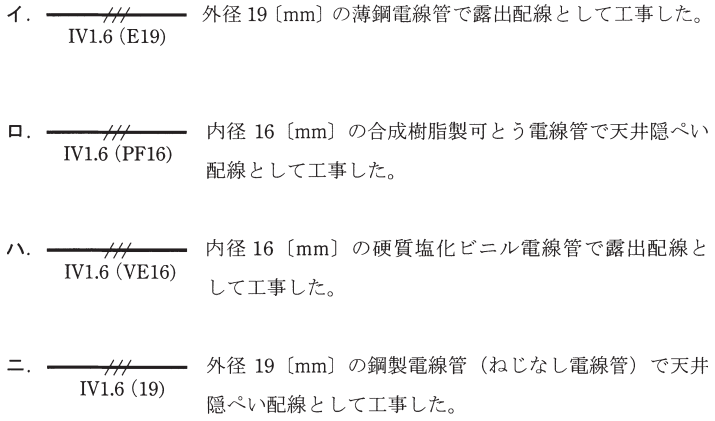

【考え方】管の記号は、E＝ねじなし電線管、記号なしの（19）など＝薄鋼電線管、PF＝合成樹脂製可とう電線管、VE＝硬質塩化ビニル電線管です。線は、実線＝天井隠ぺい配線、点線＝露出配線です。 ■1 線の種類 図記号の線は実線なので、天井隠ぺい配線（天井の中に隠す配線）です。 ■2 1つずつ確かめる イ　図記号の線は実線なので、天井隠ぺい配線です。「露出配線」は誤りです。また、（E19）はねじなし電線管で、薄鋼電線管ではありません。 ロ　（PF16）は内径16 mmの合成樹脂製可とう電線管で、天井隠ぺい配線です。→ 正しいです。 ハ　実線なので、天井隠ぺい配線です。「露出配線」は誤りです。 ニ　記号なしの（19）は薄鋼電線管で、ねじなし電線管ではありません。 答えは(ロ)ピヨ。
