第二種電気工事士 平成22年度(2010) 問24 過去問解説

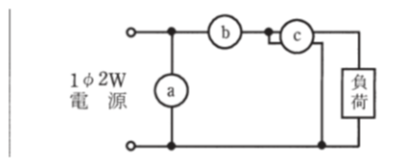

【考え方】電圧計は負荷と並列、電流計は負荷と直列、電力計は電圧と電流の両方につなぎます。 ■1 図を読む a は2本の電線の間にあります。並列なので、電圧計です。 b は電線の途中にあります。直列なので、電流計です。 c は、電流の道の途中と、電線の間の両方につながっています。なので、電力計です。 ■2 まとめ a 電圧計、b 電流計、c 電力計の組合せです。 答えは(ニ)ピヨ。
