第二種電気工事士 平成22年度(2010) 問32 過去問解説

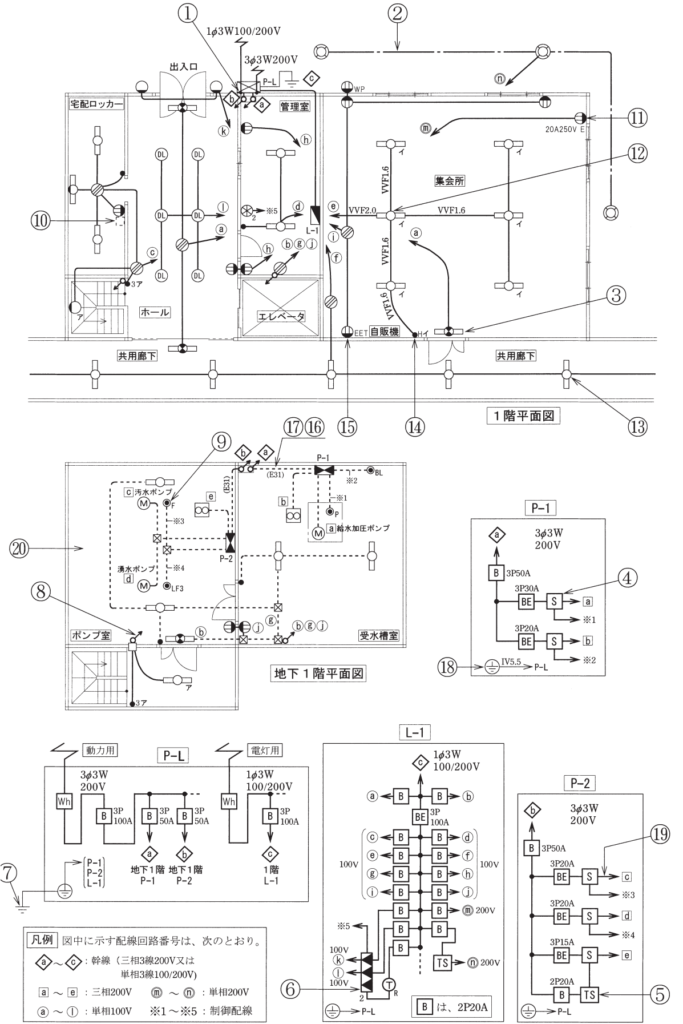

②で示す図記号の名称は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）
- イ 露出配線
- ロ 床隠ぺい配線
- ハ 架空配線
- ニ 地中配線
答えと解説を見る
正解はニ
解説
【考え方】地中配線の図記号は、一点鎖線（長い線と点のくり返し）です。
■1 図記号を読む
②は、外灯どうしを結ぶ、長い線と点をくり返した線（一点鎖線）です。
これは地中配線（地面の下にうめる配線）を表します。
■2 ほかの線
天井隠ぺい配線は実線、床隠ぺい配線は破線、露出配線は点線で書きます。
答えは(ニ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問32
