第二種電気工事士 平成22年度(2010) 問41 過去問解説

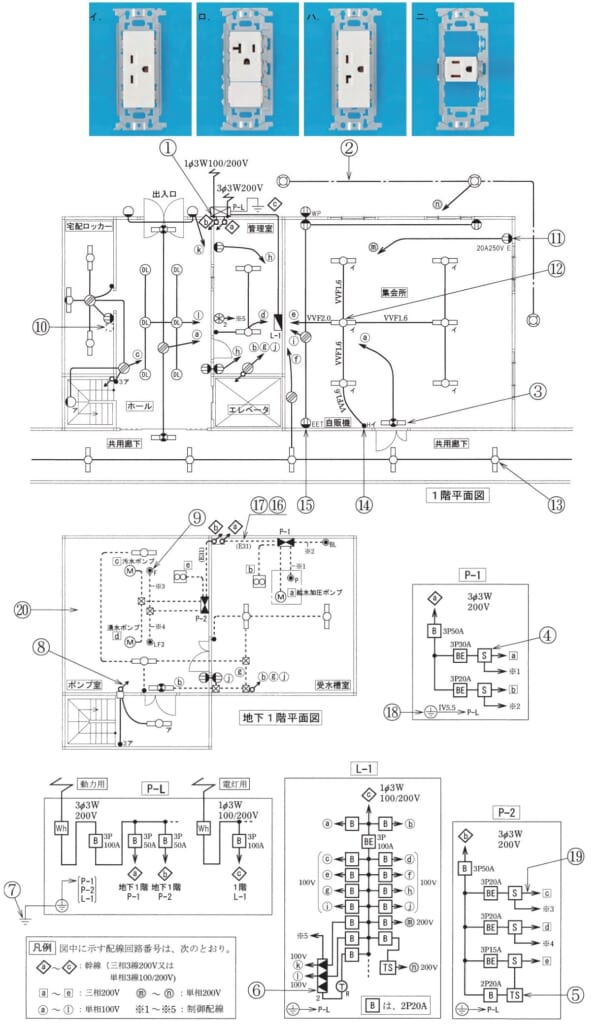

⑪で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】20A250V E は「定格20 A・250 V の接地極付コンセント」です。20 A 250 V用は刃受（差込口）の片方がL字形です。
■1 記号を読む
⑪には「20A250V E」と書かれています。
20 A，250 V 用のコンセントです。
E は接地極付（アースの刃を差す穴がある）という意味です。
■2 写真を選ぶ
20 A 250 V用は，刃受の片方がL字形になっています。
写真は器具を横向きに付けた形で，L字形の刃受と接地極の穴があるハです。
■3 ほかの選択肢
イは15 A 250 V用です。
ロは20 A 125 V用です。
ニは15 A 125 V用です（どれも接地極付）。
答えは(ハ)ピヨ。
