第二種電気工事士 平成22年度(2010) 問42 過去問解説

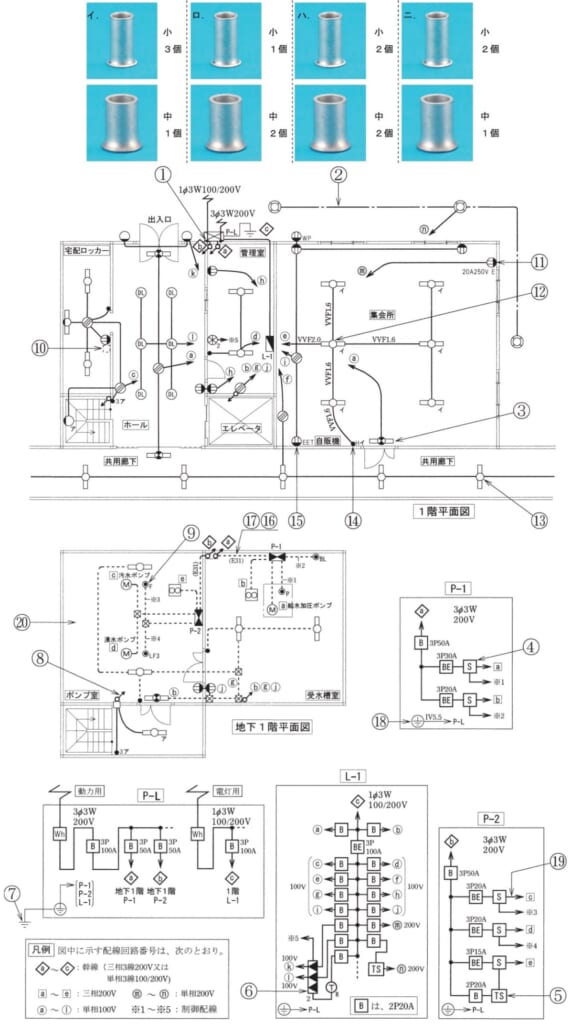

【考え方】つなぐ電線の太さと本数で，リングスリーブ（電線をまとめて圧着する筒）の大きさが決まります。 覚える表：1.6 mm 2〜4本→小　2.0 mm 1本＋1.6 mm 1〜2本→小　2.0 mm 1本＋1.6 mm 3〜5本→中 ■1 ボックスに来る線 ⑫は，集会所の照明「イ」のところのボックスです。 電源ⓔ（VVF2.0，2.0 mmの線）が来ます。 上・下・右の照明イへの線と，ここの照明イへの線が来ます（どれも1.6 mm）。 スイッチ「Hイ」へは，下の照明イを通って行きます。 ■2 色ごとに数える 白い線（接地側）：2.0 mm 1本＋1.6 mm 4本（上・下・右・ここ）→ 中 1個 黒い線：2.0 mm 1本＋1.6 mm 1本（下＝スイッチへ）→ 小 1個 スイッチからの返り線（スイッチから照明へ戻る線）：1.6 mm 4本（下・上・右・ここ）→ 小 1個 ■3 合計 小2個，中1個です。 答えは(ニ)ピヨ。
