第二種電気工事士 平成22年度(2010) 問43 過去問解説

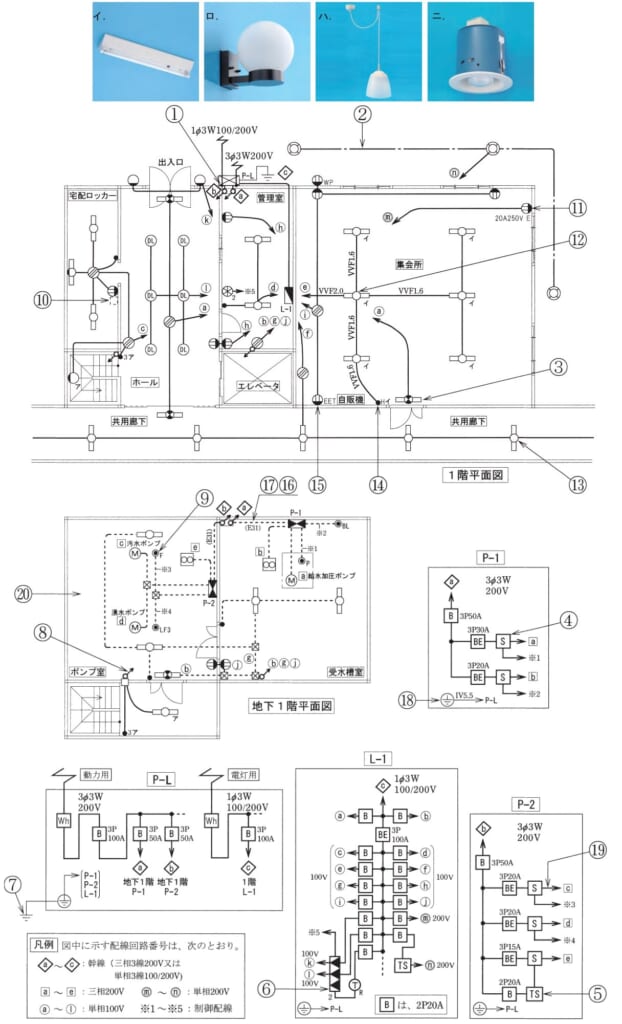

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】細長い長方形の真ん中に丸をかいた記号は，蛍光灯です。
■1 記号を読む
⑬は，共用廊下にある，細長い長方形の真ん中に丸をかいた記号です。
これは蛍光灯です。
■2 写真を選ぶ
細長い形の蛍光灯器具のイです。
■3 ほかの選択肢
ロは壁付の照明（ブラケット）です。
ハはペンダント（天井からつるす照明）です。
ニは天井にうめこむダウンライトです。
答えは(イ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問43
