第二種電気工事士 平成22年度(2010) 問45 過去問解説

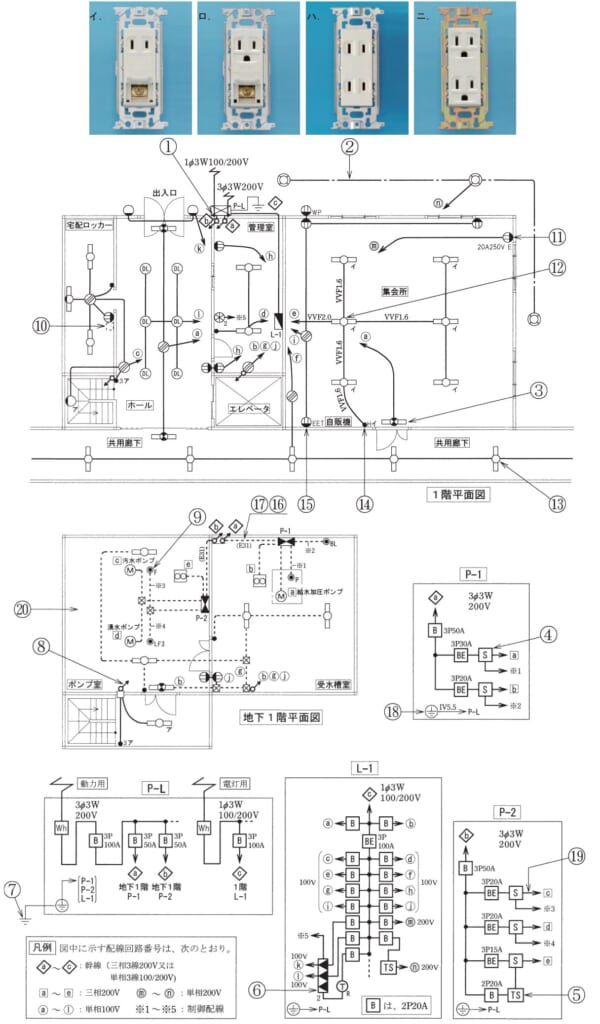

⑮で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】傍記 EET は「接地極付接地端子付コンセント」です。アースの穴と，アース線をつなぐねじの両方があります。
■1 記号を読む
⑮は，自販機のところの「EET」と書かれたコンセントです。
E は接地極付（アースの刃を差す穴がある）です。
ET は接地端子付（アース線をつなぐねじがある）です。
■2 写真を選ぶ
接地極の穴と接地端子の両方があるのはロです。
■3 ほかの選択肢
イは接地端子だけです。
ハはふつうの2口，ニは接地極付の2口です。
答えは(ロ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問45
