第二種電気工事士 平成22年度(2010) 問47 過去問解説

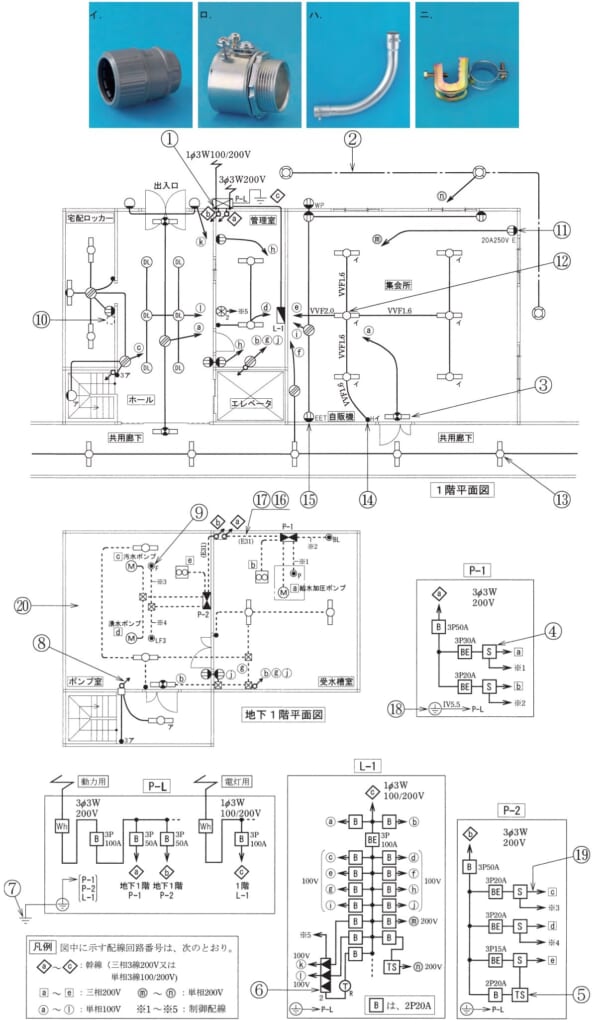

⑰で示す部分の工事において，使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】（E31）のねじなし電線管の工事では，ねじなしボックスコネクタ・ノーマルベンド・管を止める金具を使います。
■1 何の工事か
⑰も，ねじなし電線管（E31）の工事です。
■2 使うもの
ロのねじなしボックスコネクタ：管とボックスをつなぎます。
ハのノーマルベンド：管を曲げる所に使います。
ニのパイラック：管を鉄骨などに止める金具です。
■3 使わないもの
イは，合成樹脂の管に使う部品です。
金属管の工事には使いません。
答えは(イ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問47
