第二種電気工事士 平成22年度(2010) 問48 過去問解説
⑱の部分で写真に示す圧着端子と接地線を圧着接続するための工具として，適切なものは。

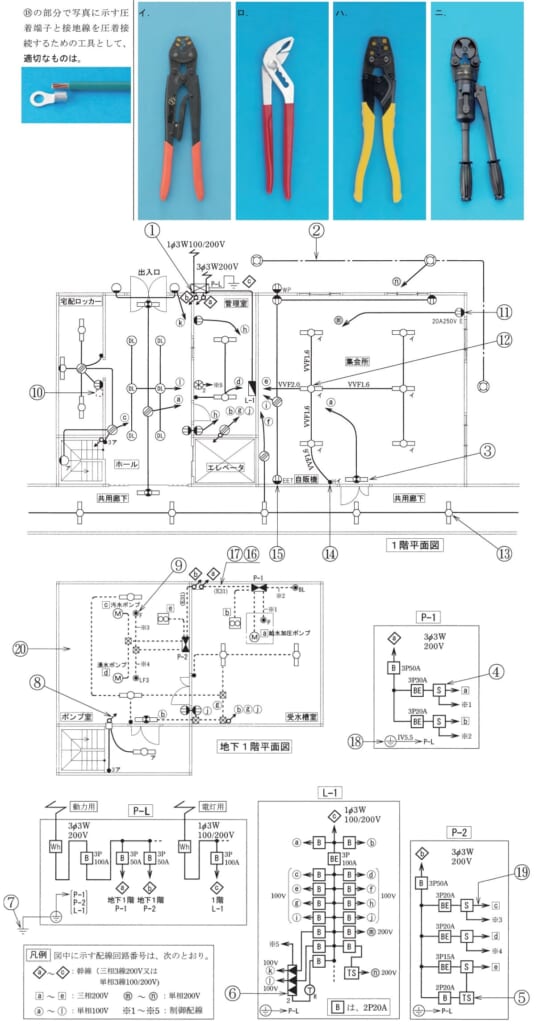

（問題の写真は，図のいちばん左にあります。）（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】裸圧着端子（被覆のない圧着端子）用の圧着工具は柄が赤，リングスリーブ用は柄が黄色です。
■1 何をつなぐか
⑱は，制御盤P-1の接地線（IV5.5）です。
写真の圧着端子は，被覆のない裸圧着端子です。
■2 工具を選ぶ
裸圧着端子をつなぐには，柄が赤い，裸圧着端子用の圧着工具（イ）を使います。
■3 ほかの選択肢
ハの柄が黄色の工具は，リングスリーブ用です。
ロはウォータポンププライヤ（管などをつかむ工具）です。
ニは太い電線用の油圧式の圧着工具です。
答えは(イ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問48
