第二種電気工事士 平成22年度(2010) 問49 過去問解説

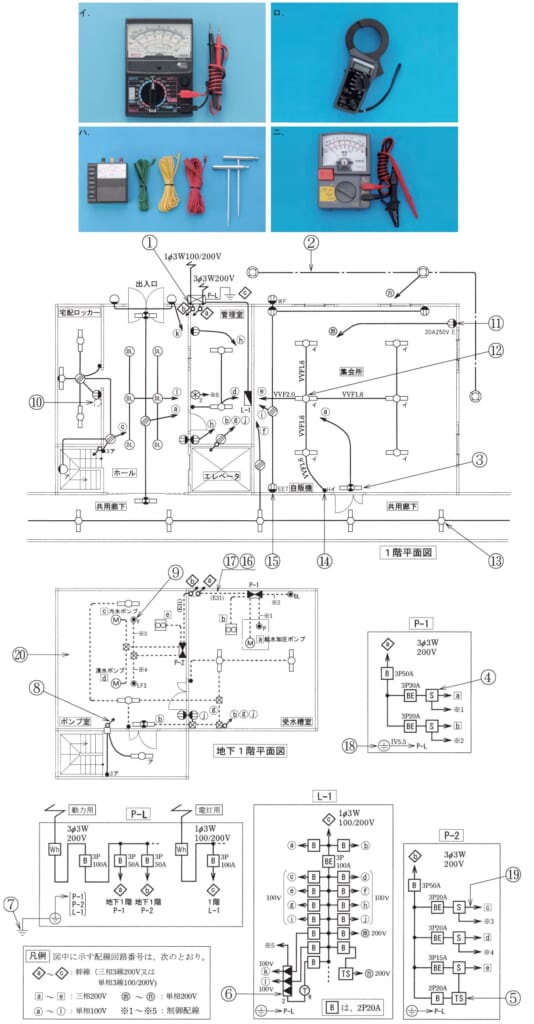

⑲で示す動力回路の漏れ電流を測定できるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】漏れ電流（漏電で流れる小さな電流）は，クランプ形漏れ電流計で，電線を切らずにはさんで測ります。
■1 どこを測るか
⑲は，制御盤P-2から汚水ポンプへの動力回路です。
■2 測る道具
回路の電線をまとめてはさんで測る，クランプ形漏れ電流計（ロ）を使います。
■3 ほかの選択肢
イは回路計（テスタ）です。
ハは接地抵抗計です。
ニは絶縁抵抗計です。
答えは(ロ)ピヨ。
出典：平成22年度（2010） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問49
