第二種電気工事士 平成23年度(2011) 上期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器の定格電流とコンセントの組合せとして，不適切なものは。

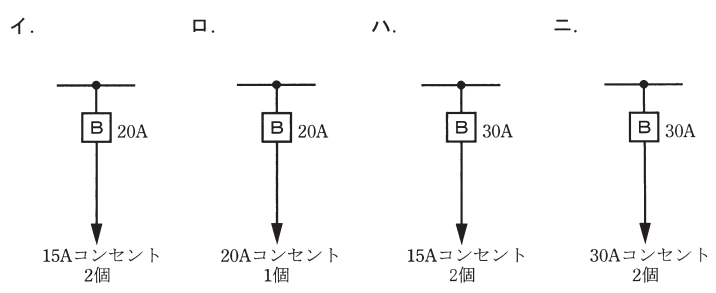

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器20 A，15 Aコンセント2個
- ロ 配線用遮断器20 A，20 Aコンセント1個
- ハ 配線用遮断器30 A，15 Aコンセント2個
- ニ 配線用遮断器30 A，30 Aコンセント2個
答えと解説を見る
正解はハ
解説
【考え方】20 A の配線用遮断器（ブレーカ）にはコンセント20 A以下，30 A の遮断器にはコンセント20 A以上30 A以下です。
■1 20 A の回路
15 A か 20 A のコンセントを使います。
イ（15 A 2個）は適切です。
ロ（20 A 1個）は適切です。
■2 30 A の回路
20 A か 30 A のコンセントを使います。
ニ（30 A 2個）は適切です。
ハは，30 A の回路に15 A のコンセントなので，不適切です。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問10
