第二種電気工事士 平成23年度(2011) 上期 問15 過去問解説

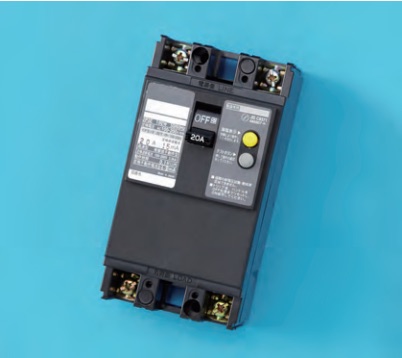

【考え方】漏電遮断器にはテストボタンがあり，漏れた電流（地絡電流）を感じて電気を切ります。 ■1 写真を読む 配線用遮断器と同じようなレバーのほかに，黄色いテストボタンが付いています。 ■2 名前を決める テストボタンが付いているのは，漏電遮断器です。→ ロ ■3 ほかの選択肢 イ：配線用遮断器には，テストボタンはありません。 ハ：電磁接触器は，電磁石で接点を入り切りする器具で，レバーはありません。 ニ：漏電警報器は，漏電を知らせる器具で，電気を切りません。 答えは(ロ)ピヨ。
