第二種電気工事士 平成23年度(2011) 上期 問22 過去問解説

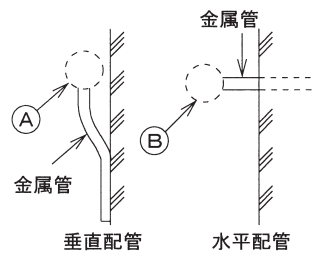

図に示す雨線外に施設する金属管工事の末端Ⓐ又はⒷ部分に使用するものとして，不適切なものは。
- イ Ⓐ部分にエントランスキャップを使用した。
- ロ Ⓐ部分にターミナルキャップを使用した。
- ハ Ⓑ部分にエントランスキャップを使用した。
- ニ Ⓑ部分にターミナルキャップを使用した。
答えと解説を見る
正解はロ
解説
【考え方】エントランスキャップは上向きや横向きの管の端に使えます。ターミナルキャップは横向きの管の端だけに使います。
■1 Ⓐ（上向きの端）
Ⓐは，上を向いた管（垂直配管）の端です。
ターミナルキャップは口が横を向いているので，上向きの管に付けると雨が入ります。
上向きの端にはエントランスキャップを使います（イは適切）。
なので，ロが不適切です。
■2 Ⓑ（横向きの端）
横向きのⒷには，どちらも使えます（ハ・ニは適切）。
答えは(ロ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問22
