第二種電気工事士 平成23年度(2011) 上期 問26 過去問解説

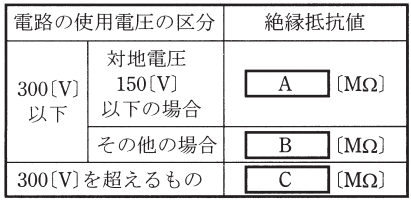

次表は，電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。
A・B・Cの空欄にあてはまる数値の組合せとして，正しいものは。
- イ A 0.1 B 0.2 C 0.4
- ロ A 0.1 B 0.3 C 0.5
- ハ A 0.2 B 0.3 C 0.4
- ニ A 0.2 B 0.4 C 0.6
答えと解説を見る
正解はイ
解説
【考え方】低圧の絶縁抵抗（電気のもれにくさ）の最小値は，対地電圧150 V以下は0.1 MΩ，それ以外の300 V以下は0.2 MΩ，300 Vをこえるものは0.4 MΩです。
■1 A（300 V以下で，対地電圧150 V以下）
→ A 0.1 MΩ
■2 B（300 V以下で，その他の場合）
→ B 0.2 MΩ
■3 C（300 Vをこえるもの）
→ C 0.4 MΩ
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問26
