第二種電気工事士 平成23年度(2011) 上期 問32 過去問解説

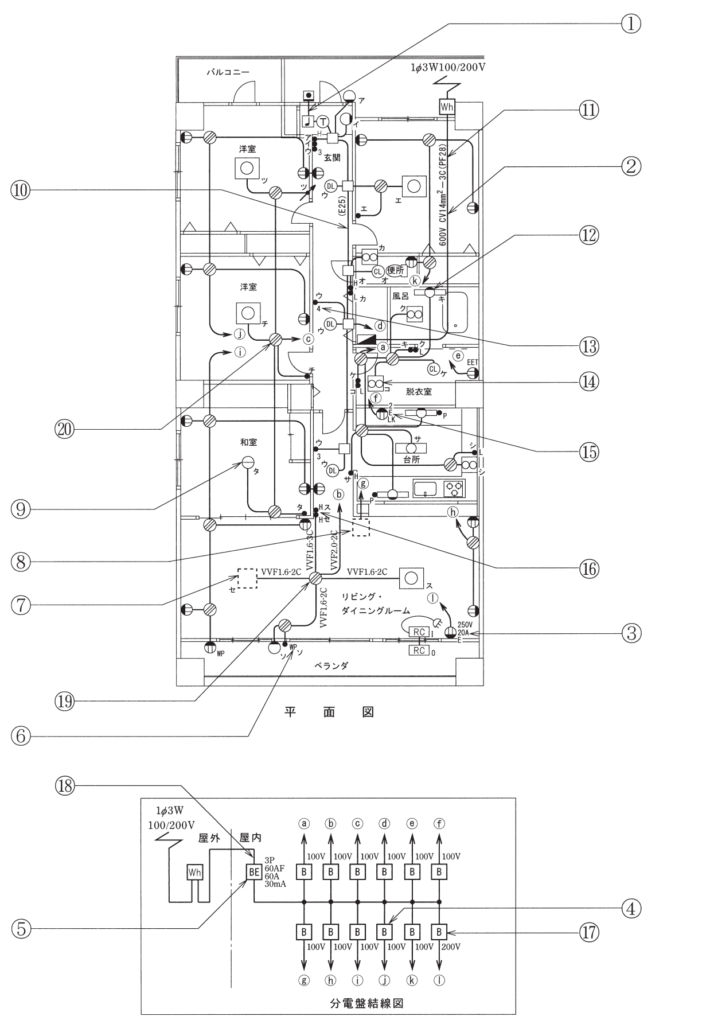

②で示す低圧ケーブルの名称は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）
- イ 600Vビニル絶縁ビニルシースケーブル丸形
- ロ 600V架橋ポリエチレン絶縁ビニルシースケーブル
- ハ 600Vゴム絶縁クロロプレンシースケーブル
- ニ 600Vポリエチレン絶縁ビニルシースケーブル
答えと解説を見る
正解はロ
解説
【考え方】CVは「600V架橋ポリエチレン絶縁ビニルシースケーブル」です。
■1 図を読む
②は，電力量計から分電盤へ行く幹線（太い本線）です。
「600V CV14mm²－3C（PF28）」と書いてあります。
■2 名前
CVは，600V架橋ポリエチレン絶縁ビニルシースケーブルです。→ ロ
■3 ほかの選択肢
イのビニル絶縁ビニルシースケーブル丸形は，VVRです。
ハ・ニはCVではありません。
答えは(ロ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問32
