第二種電気工事士 平成23年度(2011) 上期 問37 過去問解説

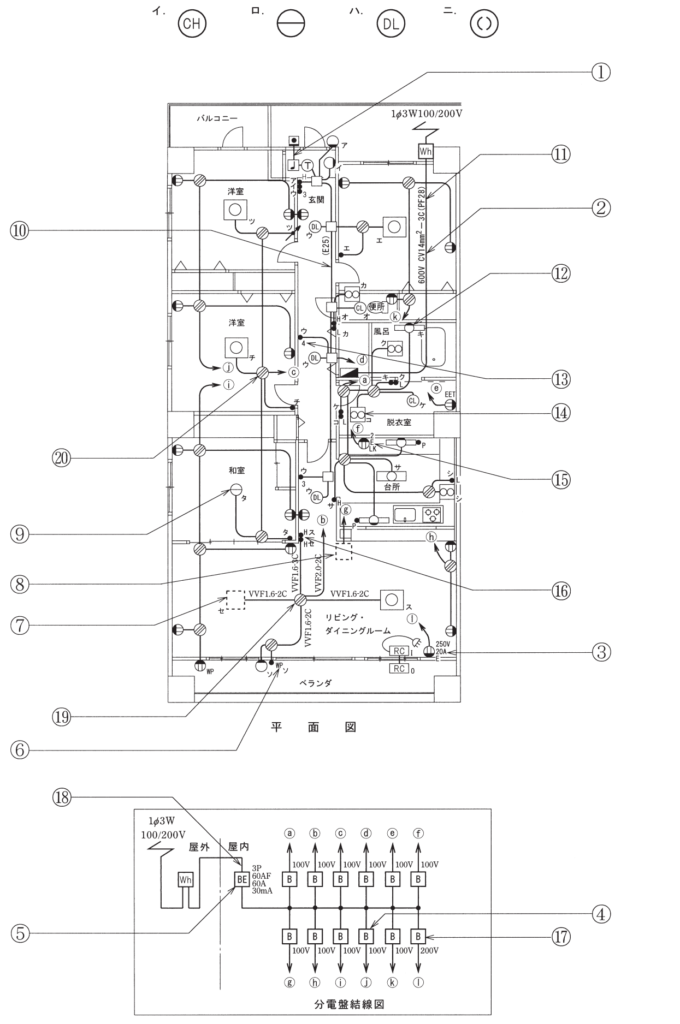

⑦で示す部分に照明器具としてシャンデリヤを取り付けたい。図記号は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ 丸にCH
- ロ 丸に横線
- ハ 丸にDL
- ニ 丸の中にかっこ
答えと解説を見る
正解はイ
解説
【考え方】照明の図記号は，CH＝シャンデリヤ，DL＝ダウンライト，丸に横線＝ペンダント，丸の中にかっこ＝引掛シーリング（丸）です。
■1 シャンデリヤの記号
⑦は，リビング・ダイニングルームの天井の照明の場所です。
シャンデリヤは，丸の中に「CH」と書きます。→ イ
■2 ほかの選択肢
ロの丸の中に横線は，ペンダントです。
ハのDLは，ダウンライトです。
ニの丸の中にかっこは，引掛シーリング（丸）です。
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問37
