第二種電気工事士 平成23年度(2011) 上期 問38 過去問解説

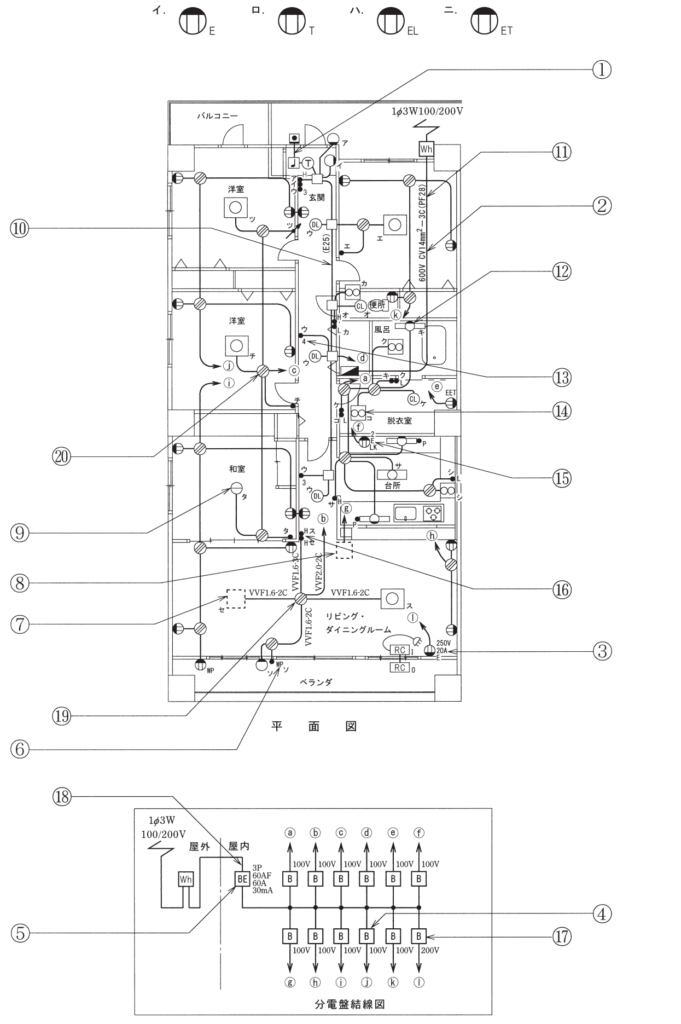

⑧で示す部分に接地端子付コンセントを取り付けたい。図記号は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ コンセントの記号にE
- ロ コンセントの記号にT
- ハ コンセントの記号にEL
- ニ コンセントの記号にET
答えと解説を見る
正解はニ
解説
【考え方】コンセントの傍記（記号のそばの文字）は，E＝接地極付，T＝引掛形，EL＝漏電遮断器付，ET＝接地端子付です。
■1 接地端子付の記号
⑧は，台所のコンセントの場所です。
接地端子付コンセントは，コンセントの記号に「ET」を添えます。→ ニ
■2 ほかの選択肢
イのEは接地極付です。
ロのTは引掛形です。
ハのELは漏電遮断器付です。
答えは(ニ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問38
