第二種電気工事士 平成23年度(2011) 上期 問41 過去問解説

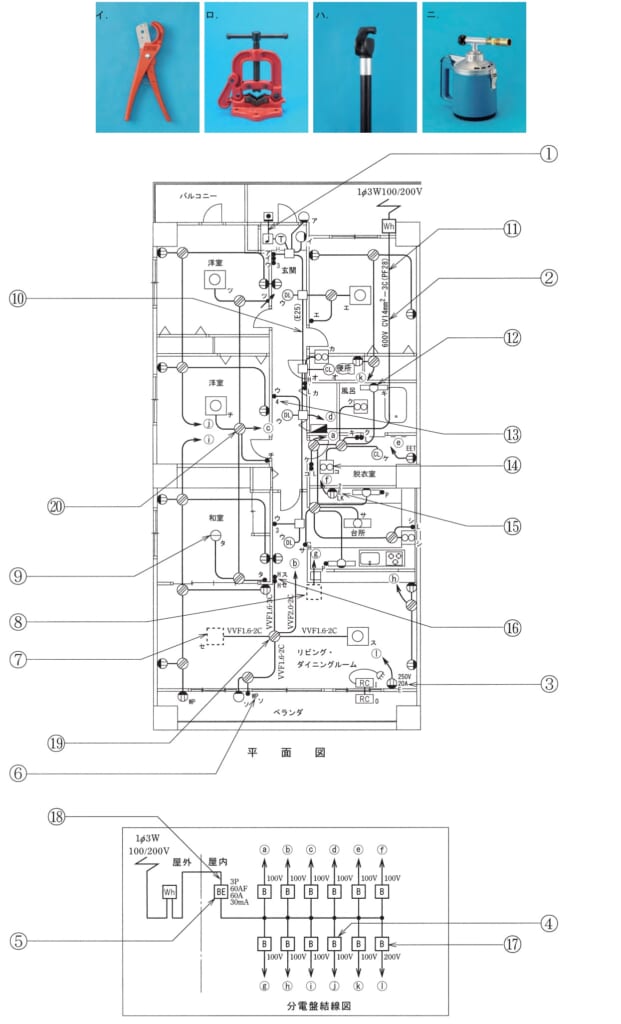

⑪で示す部分の工事に使用する工具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】PF管（合成樹脂製可とう電線管：曲げられるプラスチックの管）を切るには，合成樹脂管用カッタを使います。
■1 図を読む
⑪は，「CV14mm²－3C（PF28）」の幹線です。
PF管に入れて配線します。
■2 工具を選ぶ
PF管を切るには，イの合成樹脂管用カッタを使います。
■3 ほかの選択肢
ロは金属管をしめつけて固定するパイプバイスです。
ニは管を温めるトーチランプです。
どちらもPF管の工事には使いません。
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問41
