第二種電気工事士 平成23年度(2011) 上期 問42 過去問解説

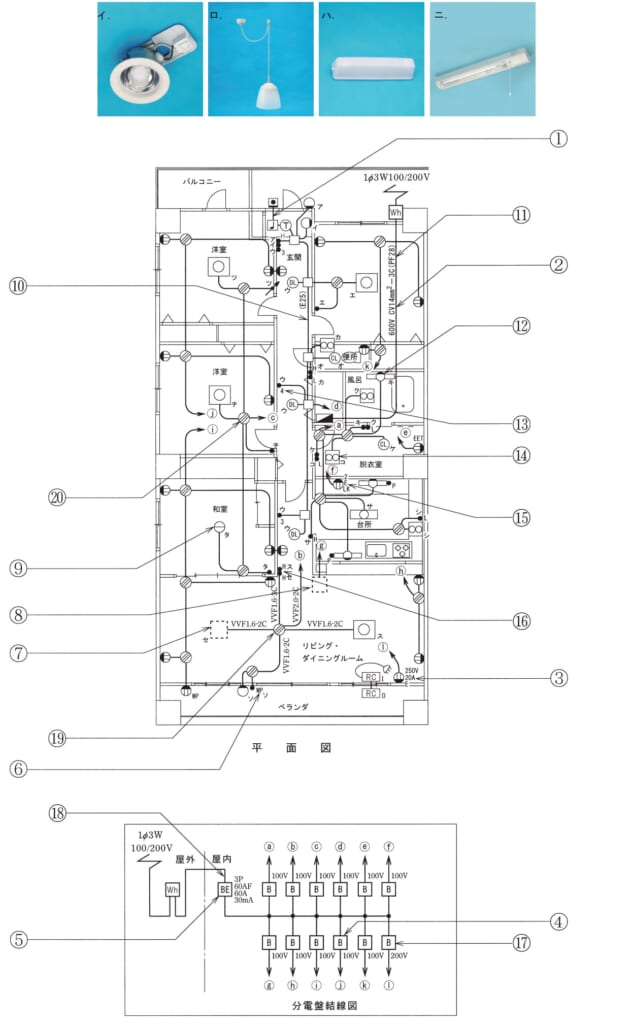

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】浴室など湿気の多い場所の壁付の照明（ブラケット）は，防湿形を使います。
■1 図を読む
⑫は，風呂の壁に付けた照明（キ）です。
■2 写真を選ぶ
白いカバーで中を守った防湿形の照明器具を使います。
写真ではハです。
■3 ほかの選択肢
イはダウンライト，ロはペンダントです。
ニは引きひもの付いた蛍光灯です。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
