第二種電気工事士 平成23年度(2011) 上期 問44 過去問解説

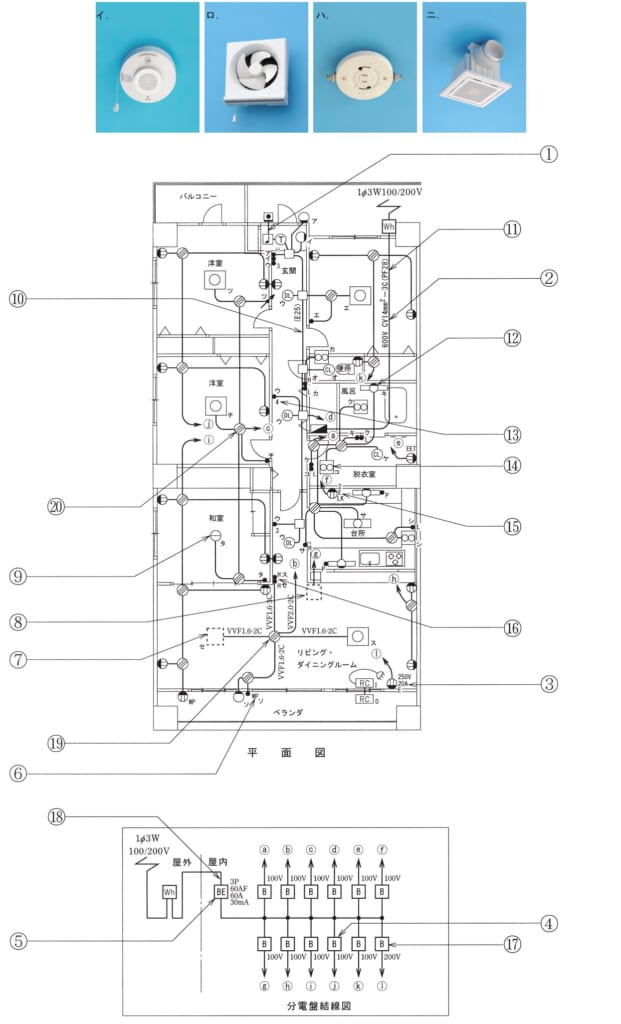

【考え方】四角の中に羽根の形（∞）をかいた記号は，天井に付ける換気扇です。 ■1 図を読む ⑭は，脱衣室の，四角の中に羽根の形（∞）を書いた記号（コ）です。 天井に付ける換気扇です。 ■2 写真を選ぶ ダクト（空気の通り道の管）につなぐ口の付いた，ニの天井扇です。 ■3 ほかの選択肢 ロは壁に付ける換気扇です。 イとハも天井に付ける器具ですが，換気扇ではありません。 答えは(ニ)ピヨ。
