第二種電気工事士 平成23年度(2011) 上期 問45 過去問解説

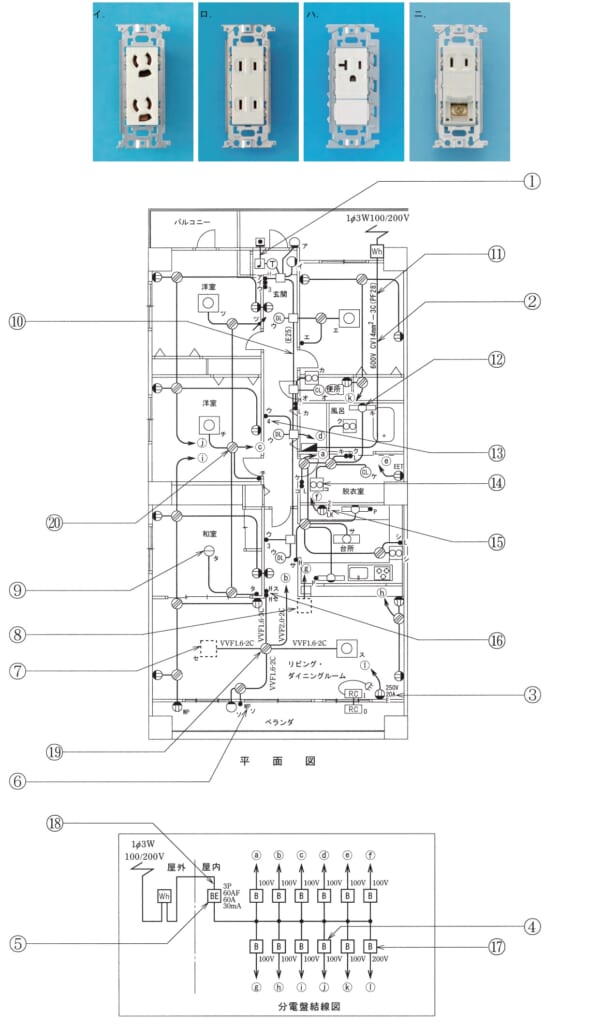

⑮で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】コンセントの傍記は，LK＝抜け止め形，E＝接地極付，数字＝口数（差込口の数）です。
■1 図を読む
⑮は，脱衣室の「2 E LK」と書いたコンセントです。
LKは抜け止め形（プラグを回すと抜けない），Eは接地極付，2は2口です。
■2 写真を選ぶ
曲がった差込口のイです。
■3 ほかの選択肢
ロはふつうの2口，ハは20 A用です。
ニは接地端子付です。
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問45
