第二種電気工事士 平成23年度(2011) 上期 問46 過去問解説

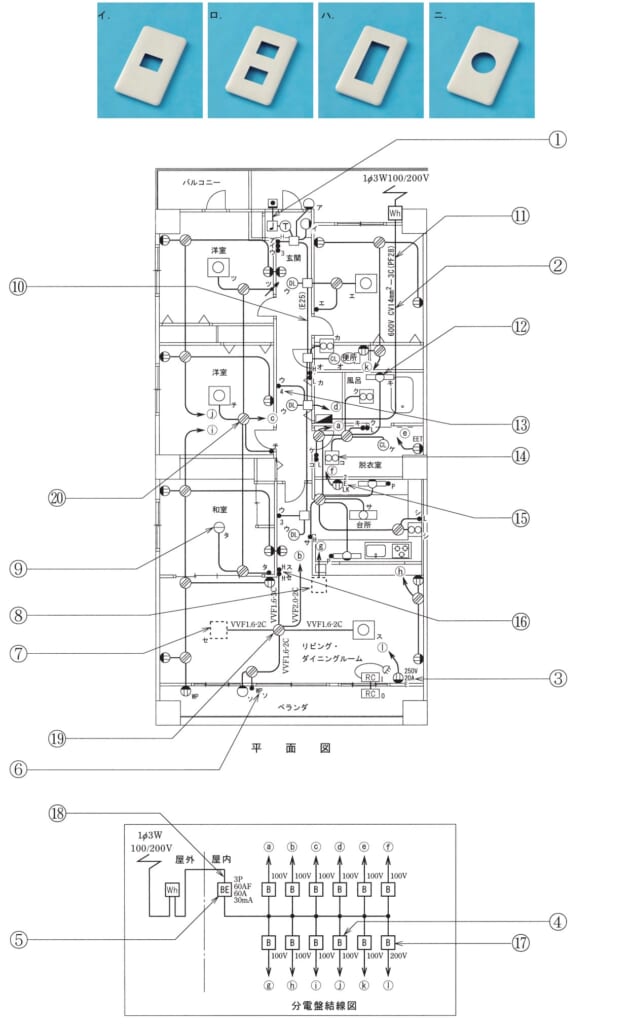

⑯で示す部分に取り付けるプレートは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】スイッチを2個並べて付けるときは，穴が2つあるプレートを使います。
■1 図を読む
⑯は，リビングの入口で，2個の点滅器（ス・セ）を並べて付ける部分です。
■2 プレートを選ぶ
穴が2つあるロのプレートを使います。
■3 ほかの選択肢
イは1個用，ハは3個用（連用）です。
ニはスイッチ用ではない，丸い穴のプレートです。
答えは(ロ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問46
