第二種電気工事士 平成23年度(2011) 上期 問48 過去問解説

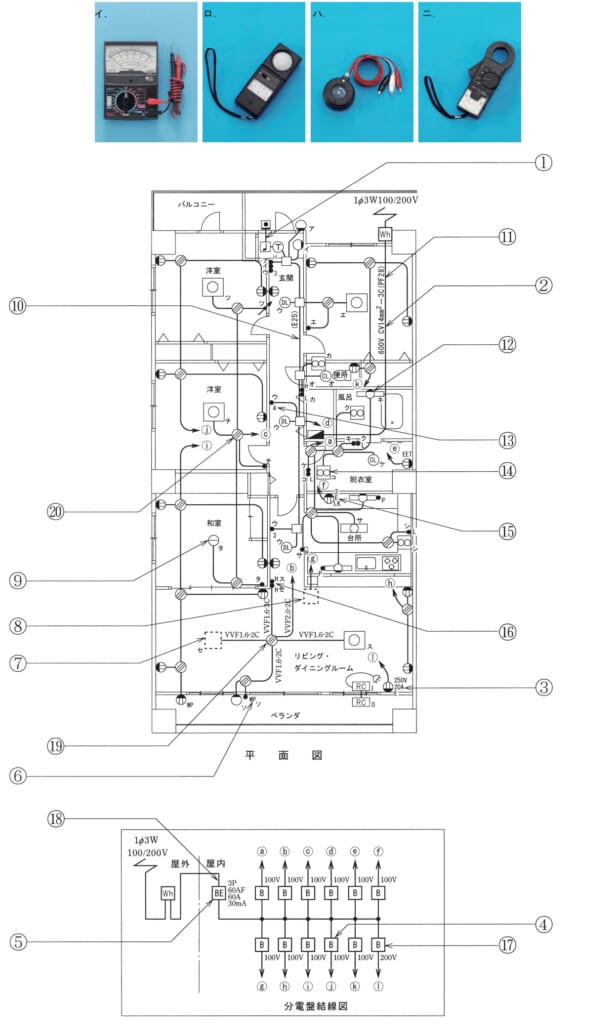

⑱で示す部分に流れる負荷の電流を測定するためのものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】クランプ形電流計は，電線をはさむだけで，流れている電流を測れます。
■1 図を読む
⑱は，分電盤の主開閉器の部分です。
■2 道具を選ぶ
負荷（電気を使う機器）に流れる電流を測るには，ニのクランプ形電流計を使います。
■3 ほかの選択肢
イは回路計（テスタ），ロは照度計です。
ハは検相器（三相の順番を調べる道具）です。
答えは(ニ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問48
