第二種電気工事士 平成23年度(2011) 上期 問50 過去問解説

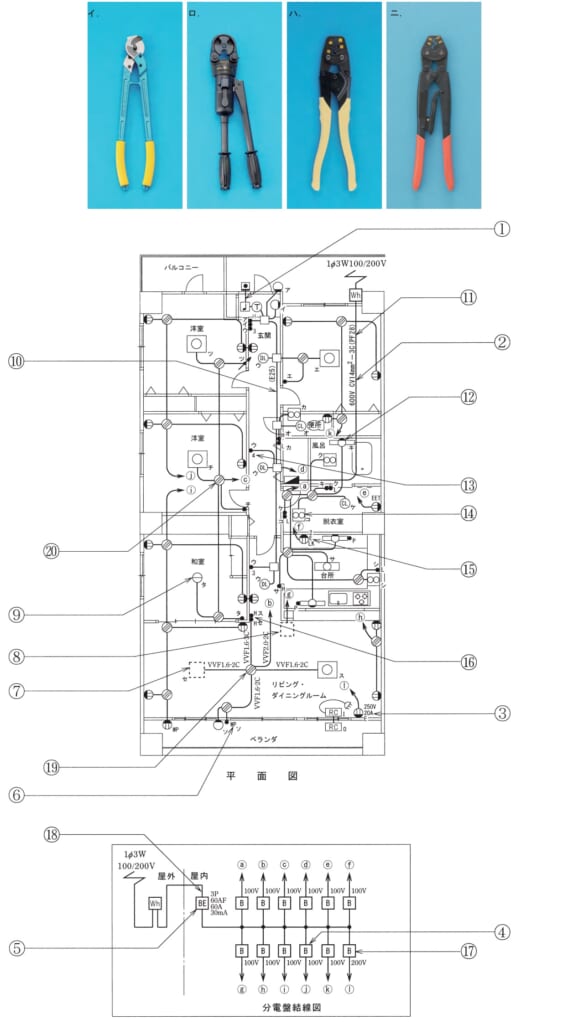

⑳で示すVVF用ジョイントボックス部分の工事を，リングスリーブE形による圧着接続で行う場合に用いる工具として，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】リングスリーブの圧着には，柄が黄色のリングスリーブ用圧着工具を使います。
■1 図を読む
⑳は，VVF用ジョイントボックスです。
■2 工具を選ぶ
柄が黄色の，リングスリーブ用圧着工具（ハ）を使います。
■3 ほかの選択肢
ニの赤い柄の工具は裸圧着端子用なので，リングスリーブには使えません。
イは太い電線を切るケーブルカッタです。
ロは太い電線用の油圧式の圧着工具です。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
