第二種電気工事士 平成23年度(2011) 下期 問10 過去問解説
定格電流30 Aの配線用遮断器で保護される分岐回路の電線（軟銅線）の太さと，接続できるコンセントの記号の組合せとして，適切なものは。
ただし，電流減少係数は無視するものとする。

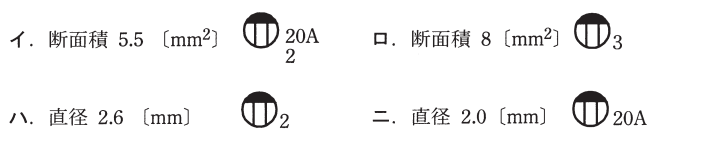

（選択肢イ〜ニは，図を見てください。）
- イ 断面積5.5 mm²，20 Aの2口コンセント
- ロ 断面積8 mm²，15 Aの3口コンセント
- ハ 直径2.6 mm，15 Aの2口コンセント
- ニ 直径2.0 mm，20 Aのコンセント
答えと解説を見る
正解はイ
解説
【考え方】30 Aの配線用遮断器の分岐回路は，電線が直径2.6 mm（断面積5.5 mm²）以上，コンセントが20 A以上30 A以下です。
■1 イ
5.5 mm²の電線と，20 Aの2口コンセントです。
どちらも決まりに合うので，適切です。
■2 ほかの選択肢
ロ：電線8 mm²はよいですが，15 Aのコンセント（数字だけの記号）なので使えません。
ハ：電線2.6 mmはよいですが，15 Aのコンセントなので使えません。
ニ：電線2.0 mmは細すぎます。
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
