第二種電気工事士 平成23年度(2011) 下期 問24 過去問解説
直読式接地抵抗計を用いて，接地抵抗を測定する場合，被測定接地極Eに対する，2つの補助接地極P（電圧用）及びC（電流用）の配置として，適切なものは。

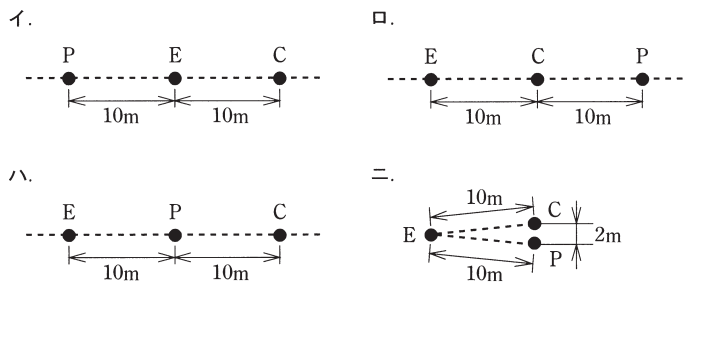

（選択肢イ〜ニは，図を見てください。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】接地抵抗を測るときは，E・P・C の順に，一直線に10 mくらいずつ離して並べます。
■1 並べ方
はかりたい接地極Eをはしにします。
次に電圧用のP，その先に電流用のCを並べます。
一直線に，10 mくらいずつ離します。
■2 選ぶ
この形になっているのはハです。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問24
