第二種電気工事士 平成23年度(2011) 下期 問26 過去問解説

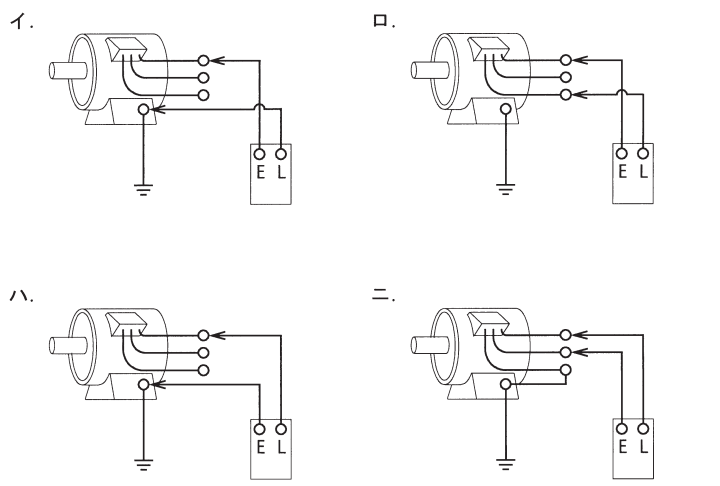

絶縁抵抗計を用いて，低圧三相誘導電動機と大地間の絶縁抵抗を測定する方法として，適切なものは。
ただし，絶縁抵抗計のLは線路端子（ライン），Eは接地端子（アース）を示す。
（選択肢イ〜ニは，図を見てください。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】電動機と大地の間の絶縁抵抗は，L（ライン）を電動機の端子に，E（アース）を電動機の外箱（接地側）につないで測ります。
■1 つなぎ方
L は，電動機の電線の端子につなぎます。
E は，電動機の外箱（アースにつながっている所）につなぎます。
■2 選ぶ
ハがこのつなぎ方です。
イ・ロ・ニは，LとEのつなぐ先がちがいます。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問26
