第二種電気工事士 平成23年度(2011) 下期 問33 過去問解説

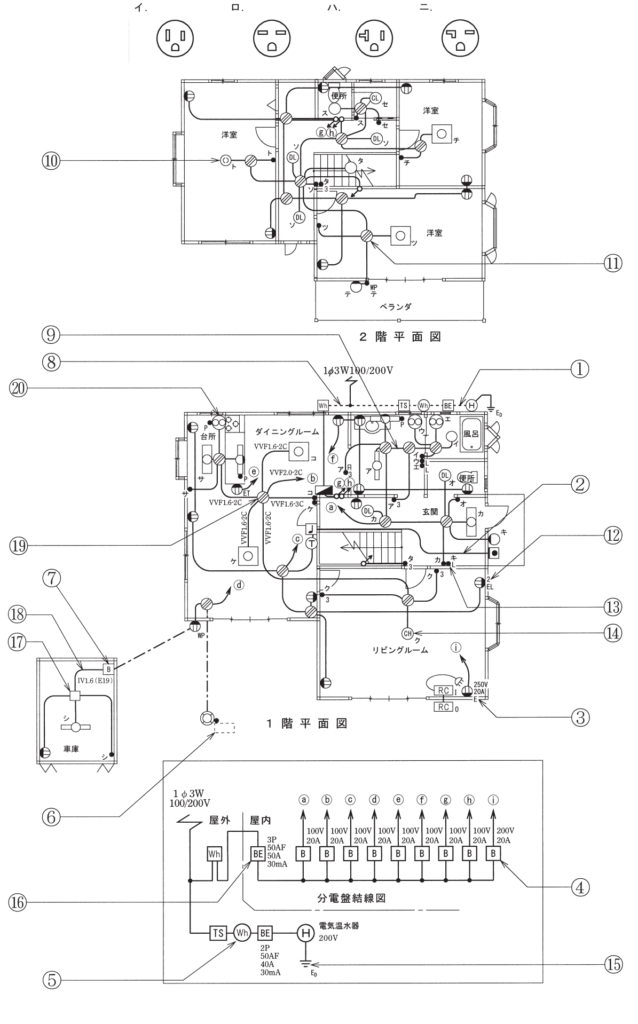

③で示す部分はルームエアコン（定格250 V 20 A）用コンセントである。コンセントの極配置（刃受）で，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】250 V 20 Aの接地極付コンセントは，横向きの刃受とL字の刃受，下に接地極（アースの穴）があります。
■1 図を読む
③は，リビングのルームエアコン用で，「250V 20A E」と書いてあります。
■2 形を決める
250 V用は，刃受（差込口）が横向きになります。
20 A用は，片方がL字の形です。
Eは接地極付なので，下に接地極があります。
この形はニです。
■3 ほかの選択肢
ロは250 V 15 A用です。
イ・ハは125 V用です。
答えは(ニ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問33
