第二種電気工事士 平成23年度(2011) 下期 問35 過去問解説

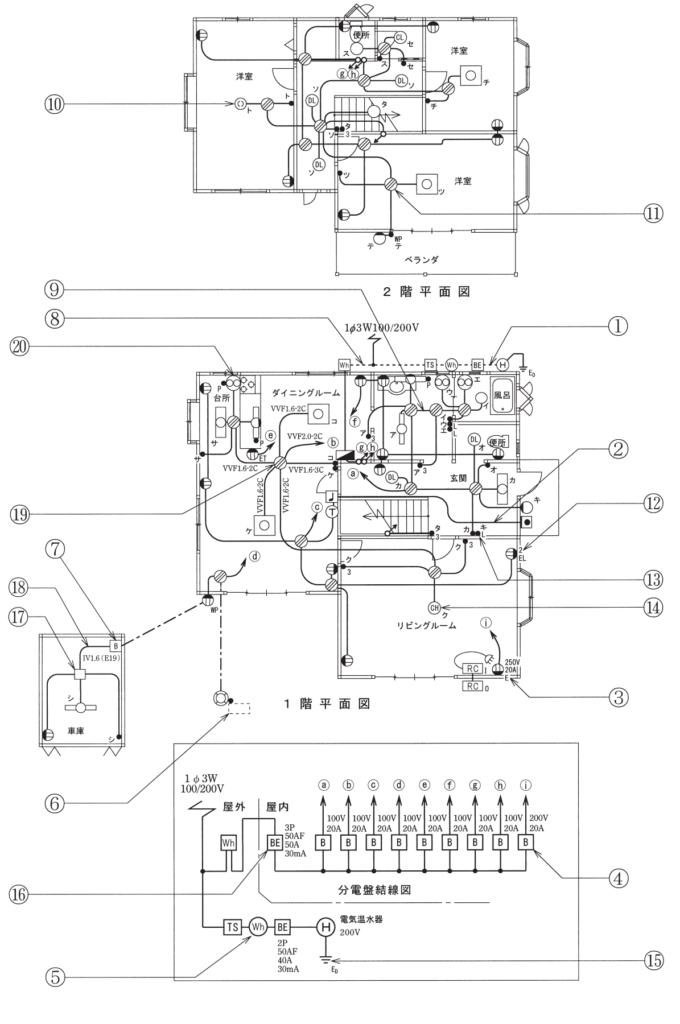

【考え方】丸にWhの記号は電力量計です。使った電気の量（kW・h）をはかります。 ■1 図を読む ⑤は，電気温水器の回路の，丸にWhを書いた記号です。 ■2 名前 電力量計です。→ ニ ■3 ほかの選択肢 イの電力計は，Wだけで表します。 ロのタイムスイッチは，TSで表します。 ハの配線用遮断器は，四角にBで表します。 答えは(ニ)ピヨ。
