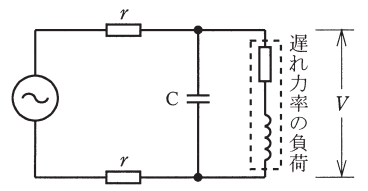

第二種電気工事士 平成23年度(2011) 下期 問4 過去問解説

【考え方】コンデンサで無効電流（仕事をしない電流）を打ち消すと，電線に流れる電流が小さくなります。電線での電圧降下は「電流 × 電線の抵抗」です。 ■1 電流が小さくなる 遅れ力率の負荷には，無効電流も流れています。 力率を100 %にすると，この無効電流をコンデンサが打ち消します。 なので，電線 $r$ に流れる電流が小さくなります。 ■2 電圧降下が小さくなる 電圧降下（電線で失う電圧）は「電流 × $r$」です。 電流が小さくなるので，電圧降下も小さくなります。 ■3 負荷の電圧 電線で失う電圧が減るので，負荷にかかる電圧 $V$ は高くなります。 答えは(イ)ピヨ。
