第二種電気工事士 平成23年度(2011) 下期 問41 過去問解説

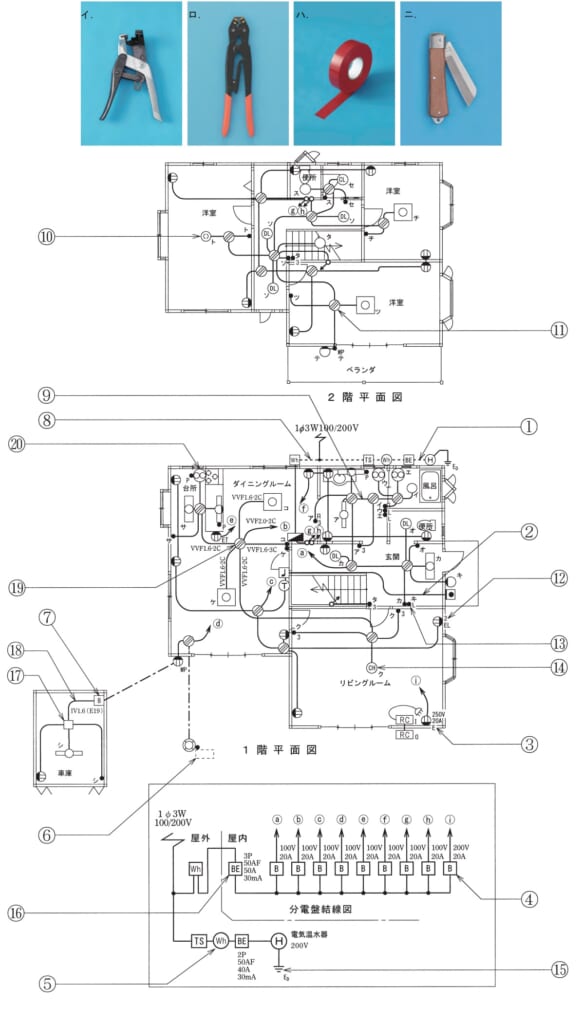

⑪で示すVVF用ジョイントボックス部分の工事を，リングスリーブE形による圧着接続で行う場合に用いるものとして，不適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】リングスリーブの圧着には，柄が黄色のリングスリーブ用圧着工具を使います。柄が赤い工具は裸圧着端子用です。
■1 使うもの
イのケーブルストリッパ，ニのナイフ：ケーブルの外装やビニルをむきます。
ハのビニルテープ：つないだ所を巻きます。
■2 使わないもの
ロは，柄が赤い，裸圧着端子用の圧着工具です。
リングスリーブの圧着には使えません。→ 不適切
答えは(ロ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問41
