第二種電気工事士 平成23年度(2011) 下期 問42 過去問解説

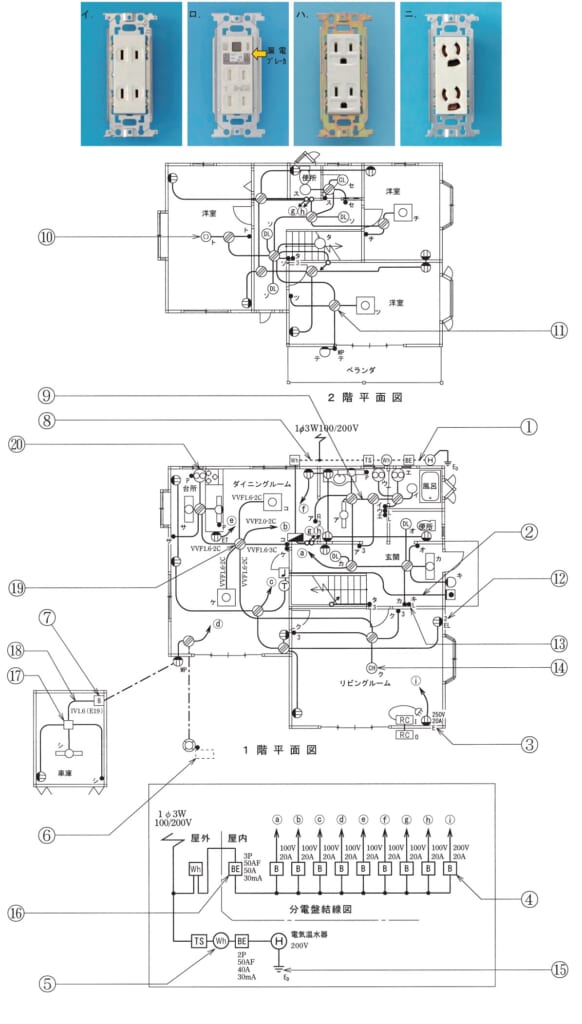

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】傍記 EL の付いたコンセントは，漏電遮断器付コンセントです。
■1 図を読む
⑫は，玄関の外の，コンセントの記号に「2 EL」と書いた記号です。
ELは漏電遮断器付，2は2口です。
■2 写真を選ぶ
「漏電ブレーカ」と書いた部分の付いたロです。
■3 ほかの選択肢
ハは接地極付，ニは抜け止め形です。
答えは(ロ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問42
