第二種電気工事士 平成23年度(2011) 下期 問43 過去問解説
⑬で示す図記号の器具は。

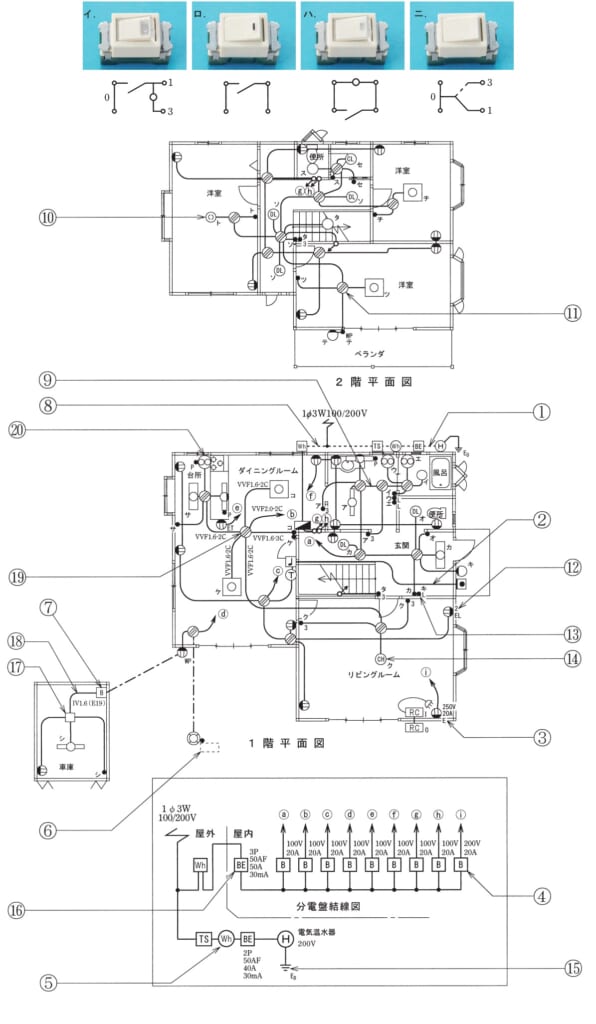

ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】●に L を添えた記号は，確認表示灯内蔵スイッチです。スイッチを入れると，ランプがついて入っていることがわかります。
■1 図を読む
⑬は，玄関の，●に「L」を添えた点滅器で，屋外の照明キを入り切りします。
見えない所の照明がついていることが，ランプでわかります。
■2 接点の図で選ぶ
ランプが接点の先（負荷側）と別の端子の間にあるのがイです。
■3 ほかの選択肢
ハは，スイッチを切ったときにランプがつく，位置表示灯内蔵スイッチです。
ニは3路スイッチです。
答えは(イ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問43
