第二種電気工事士 平成23年度(2011) 下期 問44 過去問解説

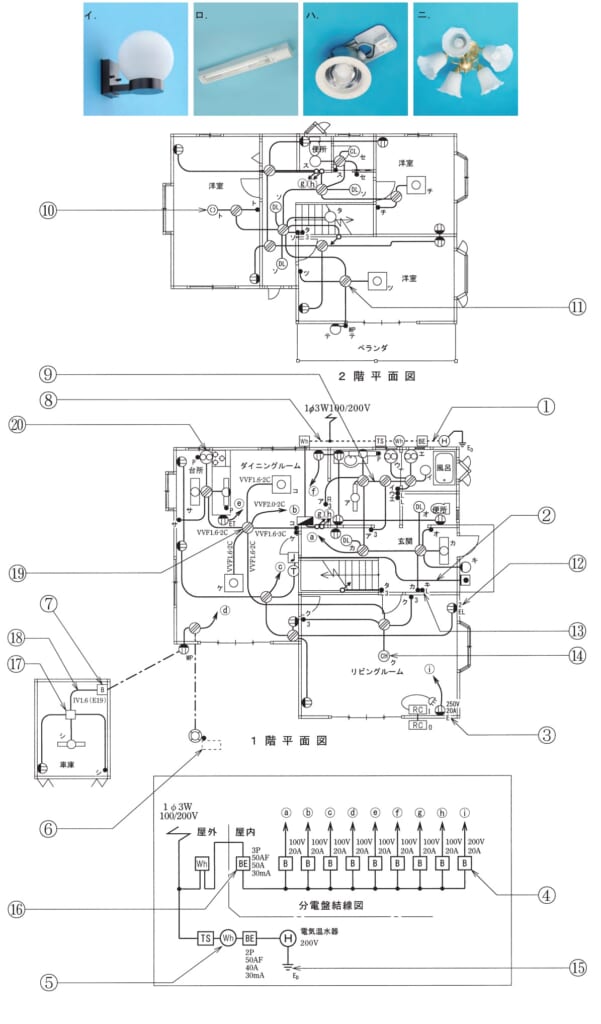

⑭で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】丸にCHの記号は，シャンデリヤです。
■1 図を読む
⑭は，リビングルームの，丸に「CH」と書いた照明です。
■2 写真を選ぶ
シャンデリヤは，いくつものかさの付いた，天井からつるす飾りの照明です。
写真ではニです。
■3 ほかの選択肢
イは壁付の照明（ブラケット），ロは蛍光灯です。
ハはダウンライトです。
答えは(ニ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問44
