第二種電気工事士 平成23年度(2011) 下期 問45 過去問解説

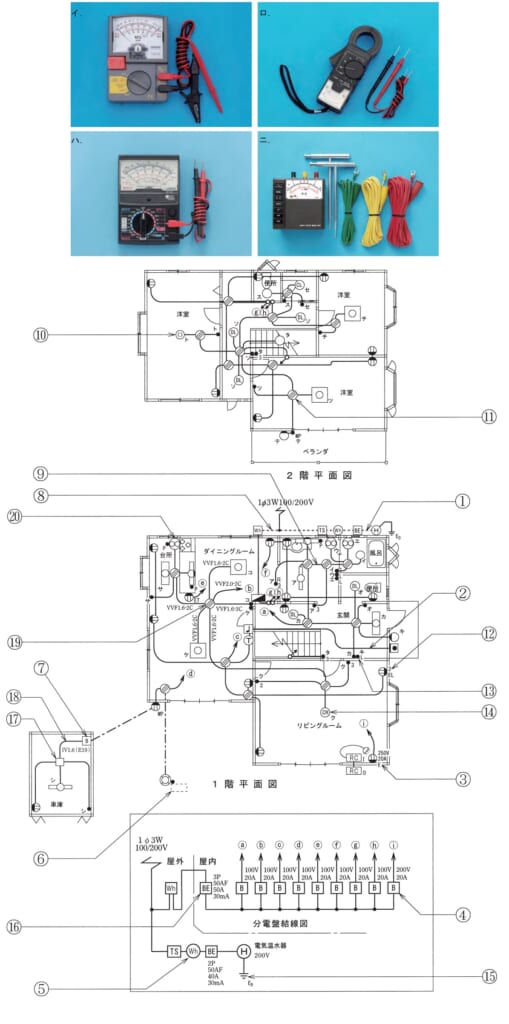

⑮で示す部分の接地抵抗を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】接地抵抗計（アーステスタ）には，補助接地棒2本と，3色のコードが付いています。
■1 図を読む
⑮は，電気温水器のアース（$E_D$：D種接地工事）です。
■2 道具を選ぶ
接地抵抗を測るには，接地抵抗計を使います。
補助接地棒と，緑・黄・赤のコードが付いたニです。
■3 ほかの選択肢
イは絶縁抵抗計，ロはクランプ形電流計です。
ハは回路計（テスタ）です。
答えは(ニ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問45
