第二種電気工事士 平成23年度(2011) 下期 問46 過去問解説

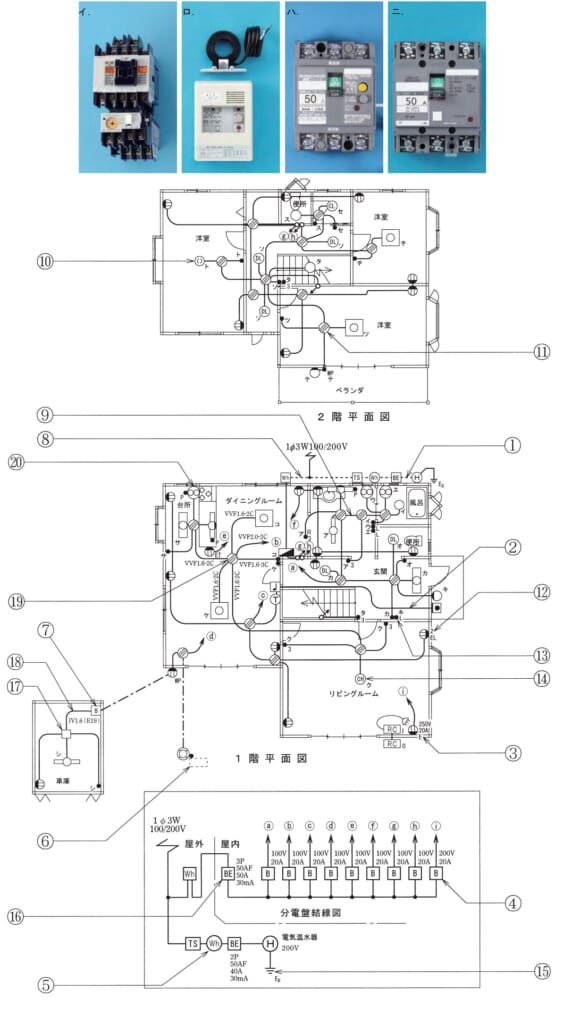

⑯で示す部分に取り付ける器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】BEは漏電遮断器（過負荷保護付）です。電流が流れすぎたときと，電気がもれたときの両方で切ります。
■1 図を読む
⑯は，分電盤の主開閉器で，「BE 3P 50AF 50A 30mA」と書いてあります。
30 mAは，電気がもれたときに切れる電流（定格感度電流）です。
■2 写真を選ぶ
テストボタンがあり，「30mA」と書かれたハです。
■3 ほかの選択肢
ニは配線用遮断器，イは電磁開閉器です。
ロは漏電火災警報器です。
答えは(ハ)ピヨ。
出典：平成23年度（2011） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
