第二種電気工事士 平成23年度(2011) 下期 問47 過去問解説

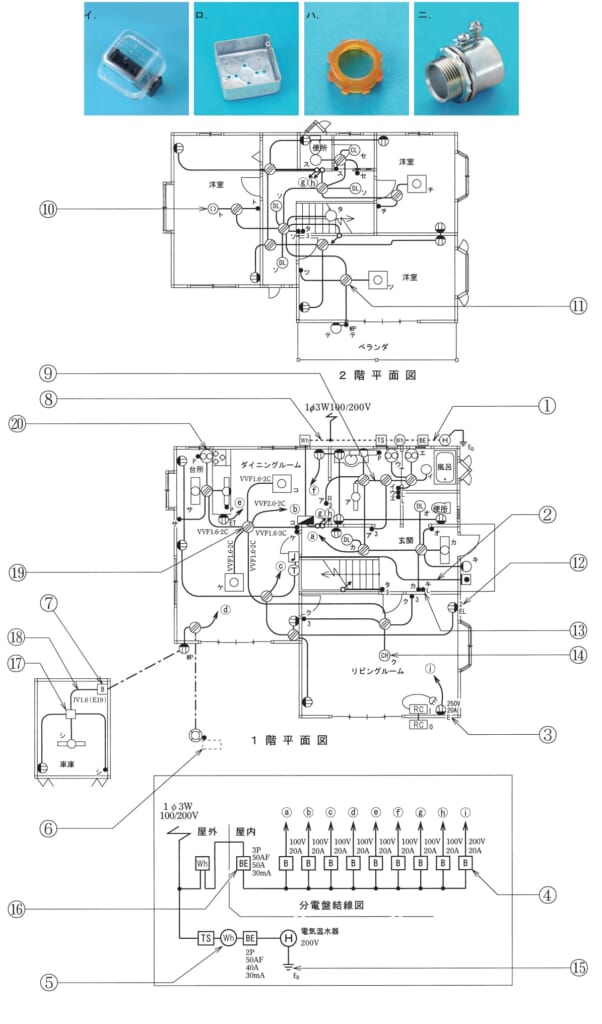

【考え方】金属管工事ではアウトレットボックス・絶縁ブッシング・ねじなしボックスコネクタを使います。VVF用ジョイントボックスはケーブル工事用です。 ■1 何の工事か ⑰は，車庫の天井の，IV1.6（E19）の配線がつながる箱です。 ねじなし電線管（E19）を使った金属管工事です。 ■2 使うもの ロのアウトレットボックス，ハの絶縁ブッシング，ニのねじなしボックスコネクタを使います。 ■3 使わないもの イは，VVFケーブルをつなぐためのVVF用ジョイントボックスです。 金属管工事では使いません。 答えは(イ)ピヨ。
