第二種電気工事士 平成23年度(2011) 下期 問48 過去問解説

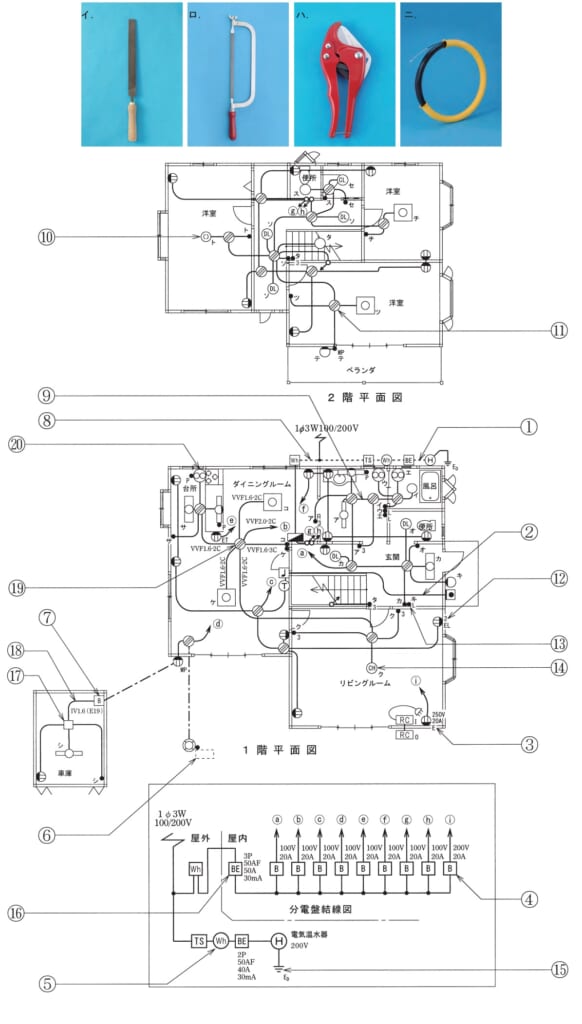

【考え方】ねじなし電線管の工事では，金切りのこで切り，やすりで切り口を整え，呼び線挿入器で電線を通します。 ■1 何の工事か ⑱は，車庫の「IV1.6（E19）」の配線です。 ねじなし電線管を使った金属管工事です。 ■2 使う工具 ロの金切りのこ：管を切ります。 イのやすり：切り口を整えます。 ニの呼び線挿入器：管の中に電線を通します。 ■3 使わない工具 ハは，塩化ビニル管を切るための合成樹脂管用カッタです。 金属管には使いません。 答えは(ハ)ピヨ。
