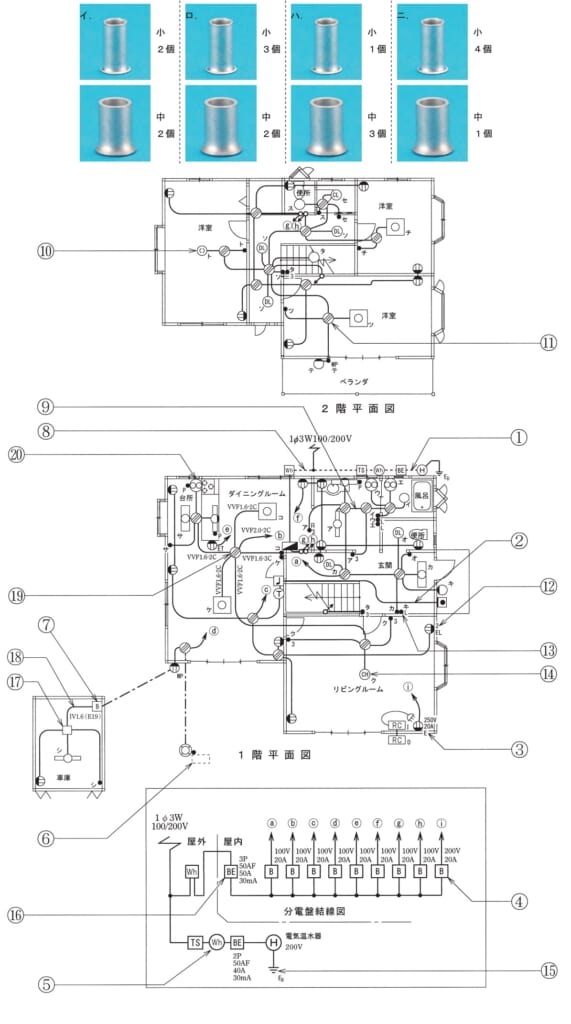

第二種電気工事士 平成23年度(2011) 下期 問49 過去問解説

【考え方】つなぐ電線の太さと本数で，リングスリーブ（電線をまとめて圧着する筒）の大きさが決まります。 覚える表：1.6 mm 2〜4本→小　2.0 mm 1本＋1.6 mm 2本まで→小　2.0 mm 1本＋1.6 mm 3〜5本→中 ■1 ボックスに来る線 電源のⓑ（VVF2.0-2C）が来ます。 照明コ・照明ケ・スイッチ（VVF1.6-3C）・台所へ行く線・下へ行く線が来ます（どれも1.6 mm）。 ■2 色ごとに数える 黒（電源側）：2.0 mm 1本＋1.6 mm 3本（スイッチ・台所・下）→ 中 1個 白（接地側）：2.0 mm 1本＋1.6 mm 4本（照明コ・照明ケ・台所・下）→ 中 1個 照明コへの返り線：1.6 mm 2本 → 小 1個 照明ケへの返り線：1.6 mm 2本 → 小 1個 ■3 合計 小2個，中2個です。 答えは(イ)ピヨ。
