第二種電気工事士 平成23年度(2011) 下期 問50 過去問解説

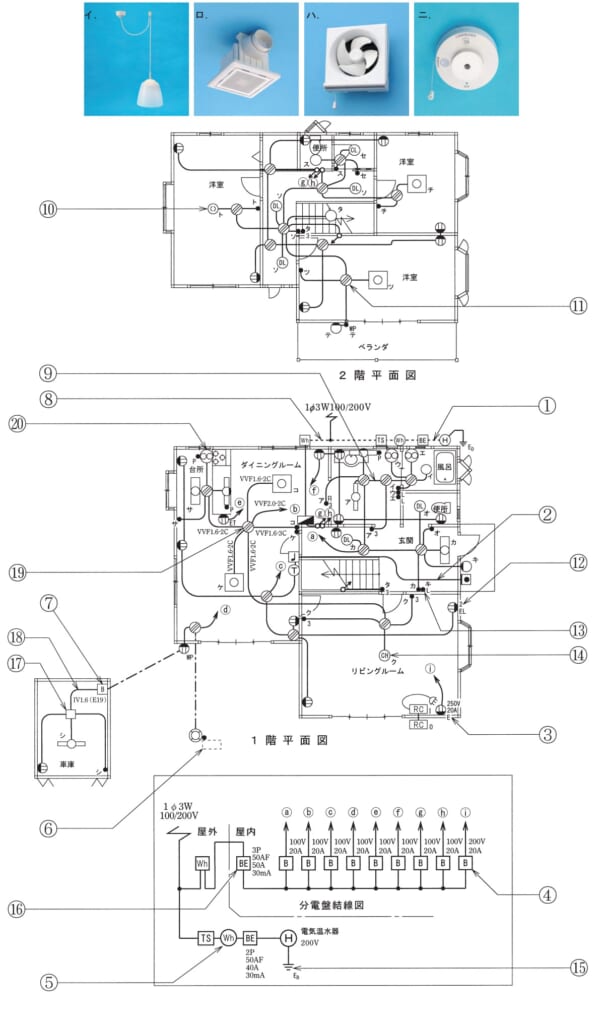

【考え方】丸の中に羽根の形（∞）をかいた記号は，換気扇です。 ■1 図を読む ⑳は，台所の，丸の中に羽根の形（∞）を書いた記号です。 壁に付ける換気扇です。 ■2 写真を選ぶ 羽根が見えて，引きひもの付いたハの壁付換気扇です。 ■3 ほかの選択肢 ロは，天井に付けてダクトにつなぐ換気扇（天井扇）です。 イはペンダントです。 ニも天井に付ける器具で，壁付の換気扇ではありません。 答えは(ハ)ピヨ。
