第二種電気工事士 平成24年度(2012) 上期 問10 過去問解説
低圧屋内配線の分岐回路において，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。

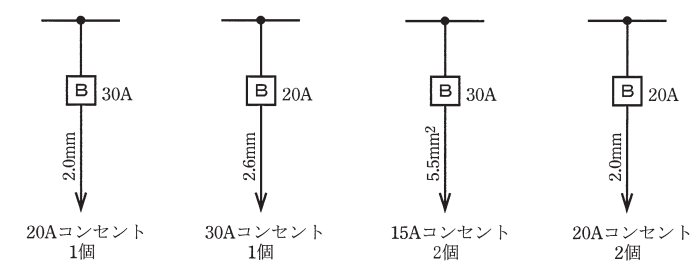

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器30 A，電線2.0 mm，20 Aコンセント1個
- ロ 配線用遮断器20 A，電線2.6 mm，30 Aコンセント1個
- ハ 配線用遮断器30 A，電線5.5 mm²，15 Aコンセント2個
- ニ 配線用遮断器20 A，電線2.0 mm，20 Aコンセント2個
答えと解説を見る
正解はニ
解説
【考え方】20 Aの配線用遮断器は電線1.6 mm以上・コンセント20 A以下，30 Aの配線用遮断器は電線2.6 mm（5.5 mm²）以上・コンセント20 A以上30 A以下です。
■1 ニ（適切）
20 Aの遮断器に，2.0 mmの電線（1.6 mm以上）と20 Aのコンセントです。
決まりに合っています。
コンセントの数には決まりがないので，2個でもよいです。
■2 ほかの選択肢
イ：30 Aの遮断器に2.0 mmの電線なので，細すぎます。
ロ：20 Aの遮断器に30 Aのコンセントなので，使えません。
ハ：30 Aの遮断器に15 Aのコンセントなので，使えません。
答えは(ニ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問10
