第二種電気工事士 平成24年度(2012) 上期 問17 過去問解説

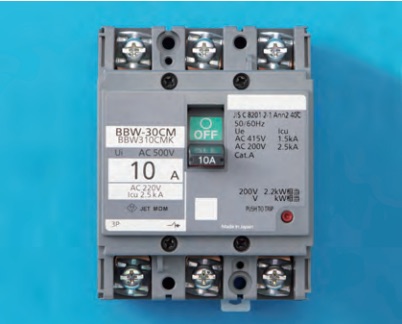

【考え方】配線用遮断器（電動機保護兼用）は、守るモーターの大きさが書いてあり、モーターの過負荷（電流の流れすぎ）も守ります。 ■1 写真を読む 写真の器具は、3極の配線用遮断器（ブレーカ）です。 「200 V 2.2 kW相当」のように、守るモーターの大きさが書かれています。 なので、電動機保護兼用の配線用遮断器です。 ■2 ほかの選択肢 イ：漏電警報器は、零相変流器（輪の形の部品）と、ブザーなどの付いた本体の組です。 ロ：電磁開閉器は、押しボタンなどの信号でモーターを入り切りする器具です。 ハ：漏電遮断器には、漏電を試すテストボタンと、感度電流（mA）の表示があります。 答えは(ニ)ピヨ。
