第二種電気工事士 平成24年度(2012) 上期 問25 過去問解説

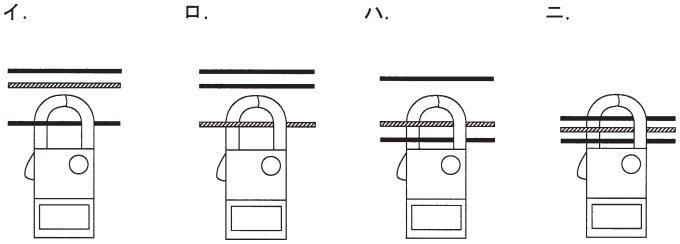

【考え方】漏れ電流を測るときは、その回路の電線を全部（単相3線式なら3本）まとめてはさみます。 ■1 なぜ全部はさむのか 行きの電流と帰りの電流は、向きが逆なので打ち消し合います。 なので、ふだんは0になり、漏れた分だけが表示されます。 ■2 単相3線式の場合 中性線（斜線の線）も入れて、3本全部をはさみます。 3本ともはさんでいるのはニです。 1本や2本だけはさむと、ふつうの負荷電流まで表示されてしまいます。 答えは(ニ)ピヨ。
