第二種電気工事士 平成24年度(2012) 上期 問32 過去問解説

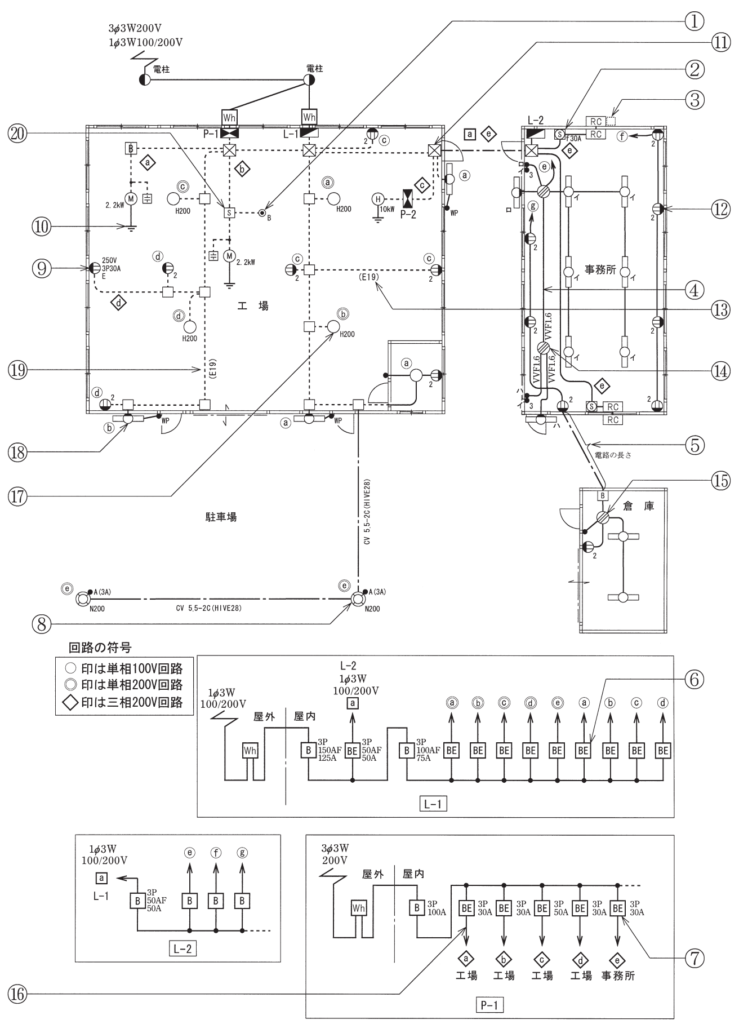

②で示す図記号の器具を用いる目的のなかで正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）
- イ 過電流を遮断する。
- ロ 地絡電流を遮断する。
- ハ 過電流と地絡電流を遮断する。
- ニ 不平衡電流を遮断する。
答えと解説を見る
正解はイ
解説
【考え方】Ⓢ（四角にS）は開閉器、「f30A」は30 Aのヒューズ付きという意味です。
■1 ②の記号を読む
②は、事務所のエアコンのそばの、四角の中にSを書いた記号で、「f30A」と書いてあります。
これは30 Aのヒューズ付きの開閉器です。
■2 何を遮断するか
電流が流れすぎると、ヒューズが切れて電気を切ります。→ 過電流を遮断します。
ヒューズは、地絡電流（大地へもれた電流）や不平衡電流（3本の電流のかたより）では切れません。
答えは(イ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問32
