第二種電気工事士 平成24年度(2012) 上期 問41 過去問解説

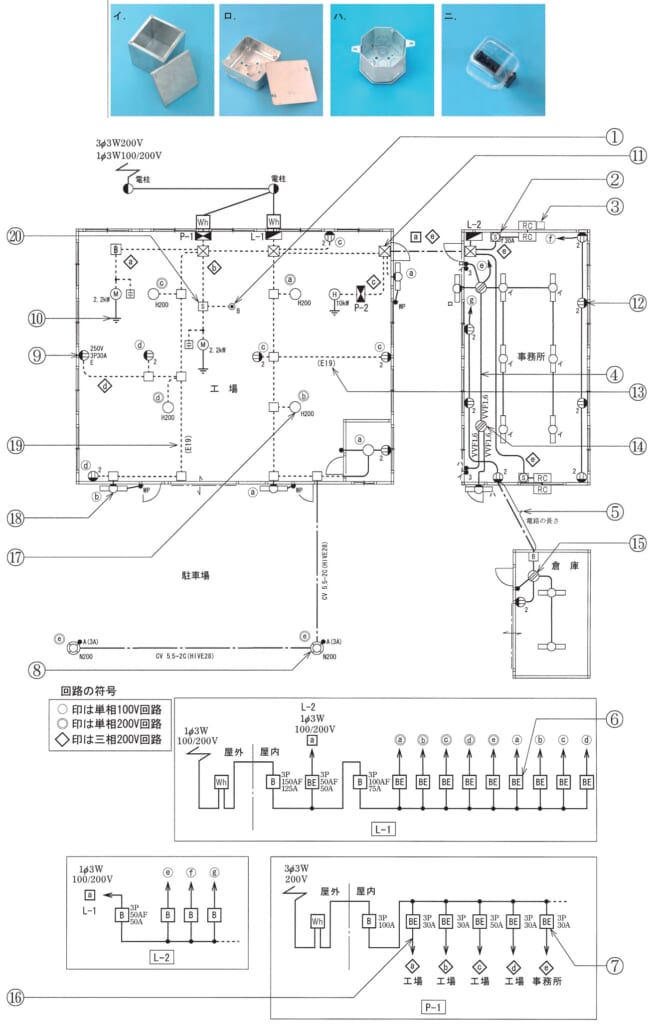

⑪で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】プルボックスの図記号は四角に×です。たくさんの管が集まる所で、電線を引き入れやすくする箱です。
■1 ⑪の記号を読む
⑪は、工場と事務所の間の配線にある、四角に×を書いた記号です。
→ プルボックスです。
■2 写真をえらぶ
ふたの付いた深い四角の金属の箱のイです。
ハは八角形のコンクリートボックス、ニはVVF用のジョイントボックスです。
答えは(イ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問41
