第二種電気工事士 平成24年度(2012) 上期 問43 過去問解説

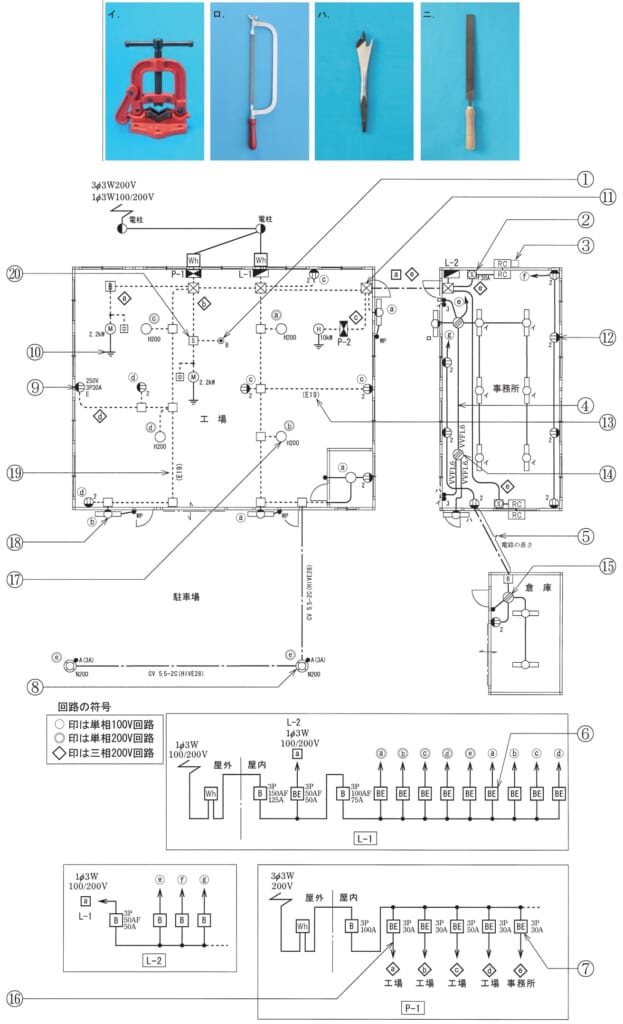

⑬で示す部分の配線工事で，使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】（E19）はねじなし電線管です。管はパイプバイスで固定し、金切りのこで切り、やすりで切り口を整えます。
■1 ⑬の配線
⑬は、工場の「(E19)」と書いた配線で、ねじなし電線管を使う金属管工事です。
■2 使う工具・使わない工具
イ：パイプバイス（管をはさんで固定する）→ 使います。
ロ：金切りのこ（金属を切る）→ 使います。
ニ：やすり（切り口を整える）→ 使います。
ハ：木に穴をあける木工用のきり → この工事では使いません。
答えは(ハ)ピヨ。
出典：平成24年度（2012） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問43
