第二種電気工事士 平成24年度(2012) 上期 問44 過去問解説
⑭で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。

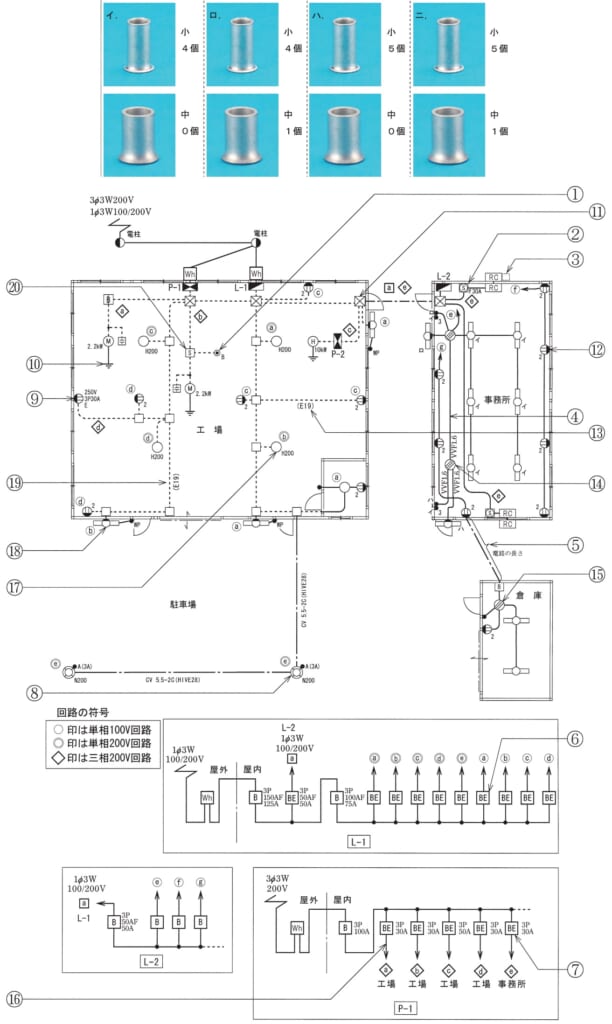

ただし，電源からの接地側電線は，スイッチを経由しないで照明器具に配線する。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ 小4個 中0個
- ロ 小4個 中1個
- ハ 小5個 中0個
- ニ 小5個 中1個
答えと解説を見る
正解はハ
解説
【考え方】1.6 mmの電線は、2本→小スリーブ（刻印○）、3〜4本→小スリーブ（刻印小）、5〜6本→中スリーブです。
■1 ⑭に来る線
⑭は、事務所の下のボックスです。
④の線（黒・白・渡り線2本）、スイッチへの線（黒・照明ハへの返り線・渡り線2本）、出入口の照明ハ（返り線と白）、コンセントと倉庫へ行く線（黒と白）が来ます。
■2 つなぐ所を数える
黒：3本 → 小
白：3本 → 小
渡り線：2本ずつ2か所 → 小が2個
照明ハの返り線：2本 → 小
■3 まとめる
全部で5か所で、どれも4本以下です。→ 小5個、中0個
答えは(ハ)ピヨ。
